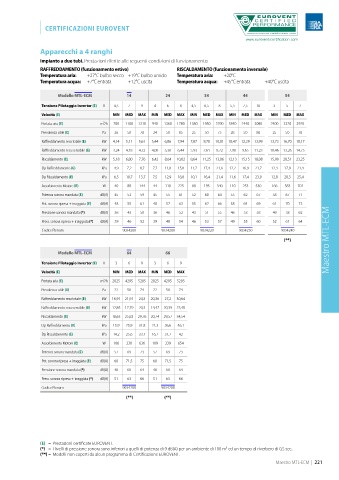

Page 225 - SABIANA - CATALOGO 2024 - FIDRA

| CERTIFICAZIONI EUROVENT

Apparecchi a 4 ranghi

Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita

Modello MTL-ECM 14 24 34 44 54

Tensione Pilotaggio Inverter (E) V 4,5 7 9 4 6 8 4,5 6,5 8 5,5 7,5 10 3 5 7
Velocità (E) MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria (E) m3/h 780 1100 1310 940 1360 1780 1380 1950 2390 1840 2440 3080 2400 3320 3920
Prevalenza utile (E) Pa 26 50 70 24 50 85 25 50 75 28 50 80 25 50 70
Raffreddamento resa totale (E) kW 4,14 5,11 5,61 5,44 6,86 7,94 7,87 9,70 10,81 10,47 12,39 13,99 13,73 16,70 18,17
Raffreddamento resa sensibile (E) kW 3,24 4,18 4,72 4,08 5,36 6,44 5,93 7,61 8,72 7,90 9,65 11,23 10,46 13,26 14,75
Riscaldamento (E) kW 5,18 6,80 7,76 6,42 8,64 10,62 8,64 11,25 13,06 12,13 15,15 18,08 15,90 20,51 23,25
Dp Raffreddamento (E) kPa 4,9 7,2 8,7 7,7 11,8 15,8 11,7 17,4 21,6 12,2 16,9 21,7 12,3 17,9 21,4
Dp Riscaldamento (E) kPa 6,5 10,7 13,7 7,5 12,9 18,8 10,1 16,4 21,4 11,6 17,4 23,9 12,8 20,3 25,4
Assorbimento Motore (E) W 40 88 144 44 110 225 80 195 340 110 253 530 166 383 702
Potenza sonora mandata (E) dB(A) 45 52 59 45 55 61 52 60 64 55 62 67 58 67 71
Pot. sonora ripresa + irraggiata (E) dB(A) 48 55 61 48 57 63 55 62 66 58 64 69 61 70 73
Maestro MTL-ECM
Pressione sonora mandata (*) dB(A) 36 43 50 36 46 52 43 51 55 46 53 58 49 58 62
Press. sonora ripresa + irraggiata (*) dB(A) 39 46 52 39 48 54 46 53 57 49 55 60 52 61 64
Codice Plenum 9034200 9034200 9034220 9034230 9034240
(**)

Modello MTL-ECM 64 66
Tensione Pilotaggio Inverter (E) V 3 6 9 3 6 9
Velocità (E) MIN MED MAX MIN MED MAX
Portata aria (E) m3/h 2825 4295 5205 2825 4295 5205
Prevalenza utile (E) Pa 22 50 74 22 50 74
Raffreddamento resa totale (E) kW 16,91 21,91 24,3 20,36 27,2 30,64
Raffreddamento resa sensibile (E) kW 12,85 17,79 20,3 14,47 20,39 23,48
Riscaldamento (E) kW 18,63 25,83 29,76 20,74 29,57 34,54
Dp Raffreddamento (E) kPa 15,9 25,9 31,8 21,3 36,6 46,1
Dp Riscaldamento (E) kPa 14,2 25,6 33,1 16,7 31,7 42
Assorbimento Motore (E) W 106 330 636 109 339 654
Potenza sonora mandata (E) dB(A) 57 69 73 57 69 73
Pot. sonora ripresa + irraggiata (E) dB(A) 60 71,5 75 60 71,5 75
Pressione sonora mandata (*) dB(A) 48 60 64 48 60 64
Press. sonora ripresa + irraggiata (*) dB(A) 51 63 66 51 63 66
Codice Plenum 9034280 9034280
(**) (**)

(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione sonora sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec..
(**) = Modelli non coperti da alcun programma di Certificazione EUROVENT.
Maestro MTL-ECM | 221
