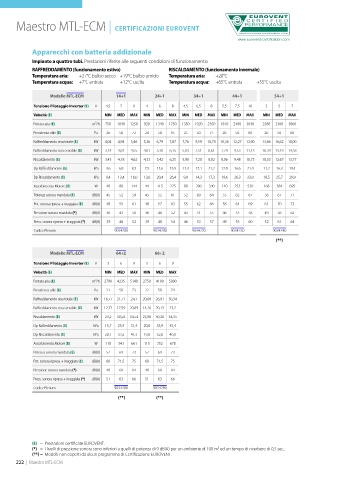

Page 226 - SABIANA - CATALOGO 2024 - FIDRA

Maestro MTL-ECM | CERTIFICAZIONI EUROVENT

Apparecchi con batteria addizionale

Impianto a quattro tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +65°C entrata +55°C uscita

Modello MTL-ECM 14+1 24+1 34+1 44+1 54+1

Tensione Pilotaggio Inverter (E) V 4,5 7 9 4 6 8 4,5 6,5 8 5,5 7,5 10 3 5 7
Velocità (E) MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria (E) m3/h 750 1040 1250 920 1340 1750 1350 1920 2350 1810 2400 3040 2380 3300 3860
Prevalenza utile (E) Pa 26 50 72 24 50 85 25 50 75 28 50 80 26 50 68
Raffreddamento resa totale (E) kW 4,04 4,94 5,46 5,36 6,79 7,87 7,76 9,59 10,70 10,36 12,27 13,90 13,66 16,62 18,00
Raffreddamento resa sensibile (E) kW 3,14 4,01 4,55 4,01 5,30 6,35 5,83 7,51 8,61 7,79 9,53 11,13 10,39 13,19 14,58
Riscaldamento (E) kW 3,43 4,18 4,62 4,33 5,42 6,25 5,90 7,20 8,02 8,06 9,48 10,75 10,53 12,67 13,77
Dp Raffreddamento (E) kPa 4,6 6,8 8,3 7,5 11,6 15,5 11,4 17,1 21,2 12,0 16,6 21,4 11,2 16,3 19,4
Dp Riscaldamento (E) kPa 9,4 13,4 16,0 13,6 20,4 26,4 9,9 14,3 17,3 19,6 26,3 33,0 18,5 25,7 29,9
Assorbimento Motore (E) W 40 88 144 44 115 225 80 200 340 110 253 530 168 384 695
Potenza sonora mandata (E) dB(A) 45 52 59 45 55 61 52 60 64 55 62 67 58 67 71
Pot. sonora ripresa + irraggiata (E) dB(A) 48 55 61 48 57 63 55 62 66 58 64 69 61 70 73
Pressione sonora mandata (*) dB(A) 36 43 50 36 46 52 43 51 55 46 53 58 49 58 62
Press. sonora ripresa + irraggiata (*) dB(A) 39 46 52 39 48 54 46 53 57 49 55 60 52 61 64
Codice Plenum 9034200 9034200 9034220 9034230 9034240
(**)

Modello MTL-ECM 64+2 66+2
Tensione Pilotaggio Inverter (E) V 3 6 9 3 6 9
Velocità (E) MIN MED MAX MIN MED MAX
Portata aria (E) m3/h 2790 4235 5140 2750 4190 5090
Prevalenza utile (E) Pa 21 50 73 22 50 74
Raffreddamento resa totale (E) kW 16,77 21,71 24,1 20,08 26,91 30,34
Raffreddamento resa sensibile (E) kW 12,72 17,59 20,09 14,26 20,13 23,2
Riscaldamento (E) kW 23,2 30,58 34,54 22,98 30,38 34,35
Dp Raffreddamento (E) kPa 15,7 25,4 31,4 20,8 35,9 45,4
Dp Riscaldamento (E) kPa 20,1 33,2 41,3 19,8 32,8 40,8
Assorbimento Motore (E) W 110 343 661 115 352 678
Potenza sonora mandata (E) dB(A) 57 69 73 57 69 73
Pot. sonora ripresa + irraggiata (E) dB(A) 60 71,5 75 60 71,5 75
Pressione sonora mandata (*) dB(A) 48 60 64 48 60 64
Press. sonora ripresa + irraggiata (*) dB(A) 51 63 66 51 63 66
Codice Plenum 9034280 9034280
(**) (**)

(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione sonora sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec..
(**) = Modelli non coperti da alcun programma di Certificazione EUROVENT.
222 | Maestro MTL-ECM
