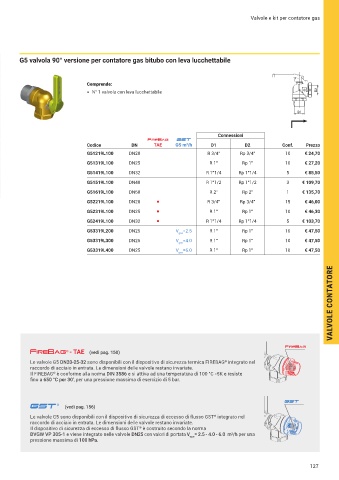

Page 129 - TECO - LISTINO 04-2024 - FIDRA

Valvole e kit per contatore gas Valvole e kit per contatore gas

G5 valvola 90° versione per contatore gas bitubo con leva lucchettabile
VALVOLE PER
CONTATORI GAS BITUBO Comprende:

LUCCHETTABILI • N° 1 valvola con leva lucchettabile D2

D1

Connessioni
Codice DN TAE GS m /h D1 D2 Conf. Prezzo
3
G51219L100 DN20 R 3/4" Rp 3/4" 10 € 24,70
G51319L100 DN25 R 1” Rp 1" 10 € 27,20
G51419L100 DN32 R 1”1/4 Rp 1”1/4 5 € 85,50
SCOPRI DI PIÙ G51519L100 DN40 R 1”1/2 Rp 1”1/2 3 € 109,70
G51619L100 DN50 R 2” Rp 2” 1 € 135,70

G52219L100 DN20 • R 3/4” Rp 3/4” 15 € 46,00
CAMPO D’IMPIEGO/UTILIZZO CARATTERISTICHE G52319L100 DN25 • R 1” Rp 1” 10 € 46,30
• Adatte per tutti i tipi di gas come specificato • Valvole specifiche per contatori gas bitubo. G52419L100 DN32 • R 1”1/4 Rp 1”1/4 5 € 103,70

nelle normative EN 437 e DVGW G260 • Adatte e certificate secondo la EN 437 e DVGW G260 per impianti gas

(Metano, Butano, Propano e Idrogeno). fino al 100% idrogeno. G53319L200 DN25 V =2.5 R 1” Rp 1” 10 € 47,50

gas
NEW • Le valvole sono certificate DIN EN 331 e sono disponibili con G53319L300 DN25 V =4.0 R 1” Rp 1” 10 € 47,50

gas
dispositivi di sicurezza GST e FIREBAG . G53319L400 DN25 V =6.0 R 1” Rp 1” 10 € 47,50
®
®
gas
• La leva è predisposta con asola lucchettabile.
• Le dimensioni dal DN20 al DN50 soddisfano l’utilizzo sia in impianti
gas residenziali che industriali.
DATI TECNICI
G5 G5 con G5 con
Temperatura -20 °C ÷ +60 °C VALVOLE CONTATORE
Pressione di esercizio MOP 5 (5 bar) MOP 5 (5 bar) 15 - 100 hPa
Connessioni Filetto R/Rp EN 10226-1

Resistenza alta temperatura HTB 1 bar 650 °C per 30’ B1 HTB 1 bar 650 °C per 30’ C1 HTB 0,1 bar 650 °C per 30’ C1
(solo per DN25 C1) (solo per DN20/DN25 C5)
Temperatura di attivazione - TAE (vedi pag. 150)
100 °C - 5K
Le valvole G5 DN20-25-32 sono disponibili con il dispositivo di sicurezza termica FIREBAG integrato nel
®
DIN EN 331 DIN EN 331 raccordo di acciaio in entrata. Le dimensioni delle valvole restano invariate.
DIN EN 331
Norme di riferimento DVGW ZP 4110 DIN 3586 DIN 30652-1 Il FIREBAG è conforme alla norma DIN 3586 e si attiva ad una temperatura di 100 °C -5K e resiste
®
DVGW ZP 4110 DVGW ZP 4110 fino a 650 °C per 30', per una pressione massima di esercizio di 5 bar.

(vedi pag. 156)

Le valvole G5 sono disponibili con il dispositivo di sicurezza di eccesso di flusso GST integrato nel
®
raccordo di acciaio in entrata. Le dimensioni delle valvole restano invariate.
Il dispositivo di sicurezza di eccesso di flusso GST è costruito secondo la norma
®
3
DVGW VP 305-1 e viene integrato nelle valvole DN25 con valori di portata V = 2.5 - 4.0 - 6.0 m /h per una
GAS
pressione massima di 100 hPa.
126 127
