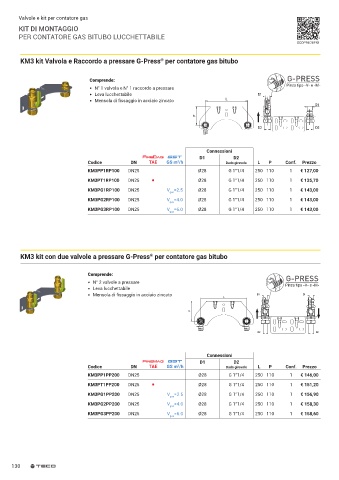

Page 132 - TECO - LISTINO 04-2024 - FIDRA

Valvole e kit per contatore gas Valvole e kit per contatore gas
KIT DI MONTAGGIO
PER CONTATORE GAS BITUBO LUCCHETTABILE
SCOPRI DI PIÙ

KM3 kit Valvola e Raccordo a pressare G-Press per contatore gas bitubo KM3 kit con due Raccordi versione filettata per contatore gas bitubo lucchettabile
®

Comprende: G-PRESS Comprende: L D1 D1
• N° 1 valvola e N° 1 raccordo a pressare Pinza tipo -V- e -M- • N° 2 raccordi filettati

• Leva lucchettabile D1 • Mensola di fissaggio in acciaio zincato P

• Mensola di fissaggio in acciaio zincato L D2 D2

D1
P
D2 D2 Connessioni
D1 D2
Codice DN Dado girevole L P Conf. Prezzo
KM3RC1RC100 DN25 Rp 1” G 1”1/4 250 110 1 € 73,00
Connessioni
D1 D2
Codice DN TAE GS m /h Dado girevole L P Conf. Prezzo
3
KM3PP1RP100 DN25 Ø28 G 1”1/4 250 110 1 € 127,00
KM3PT1RP100 DN25 • Ø28 G 1”1/4 250 110 1 € 135,70
KM3PG1RP100 DN25 V =2.5 Ø28 G 1”1/4 250 110 1 € 143,00
gas
KM3PG2RP100 DN25 V =4.0 Ø28 G 1”1/4 250 110 1 € 143,00
gas
KM3PG3RP100 DN25 V =6.0 Ø28 G 1”1/4 250 110 1 € 143,00
gas

KM3 kit con due valvole a pressare G-Press per contatore gas bitubo
®

APPLICAZIONE GUIDA D'INNESTO CALIBRATA
Comprende: G-PRESS
• N° 2 valvole a pressare
• Leva lucchettabile Pinza tipo -V- e -M- 1 2 3 4 5
• Mensola di fissaggio in acciaio zincato L D1 D1 (a)

P VALVOLE CONTATORE

D2 D2
1 Staffa di montaggio con attacco per raccordo e valvola a sfera.
2 Inserire il raccordo e la valvola a sfera (3) con guida calibrata (a) e bloccare la chiave nel blocco anti-rotazione (4).
5 Fissare con il controdado.
Connessioni
D1 D2
Codice DN TAE GS m /h Dado girevole L P Conf. Prezzo
3
KM3PP1PP200 DN25 Ø28 G 1”1/4 250 110 1 € 146,00
KM3PT1PP200 DN25 • Ø28 G 1”1/4 250 110 1 € 151,20 CHIUSURA DELLA VALVOLA APERTO CHIUSO
Quando la leva è nella posizione "CHIUSO", è
KM3PG1PP200 DN25 V =2.5 Ø28 G 1”1/4 250 110 1 € 156,90
gas possibile proteggere l'impianto da un'apertura
KM3PG2PP200 DN25 V =4.0 Ø28 G 1”1/4 250 110 1 € 158,30 involontaria della valvola bloccandola con un
gas
dispositivo di serraggio come ad esempio un
KM3PG3PP200 DN25 V =6.0 Ø28 G 1”1/4 250 110 1 € 158,60 lucchetto.
gas
