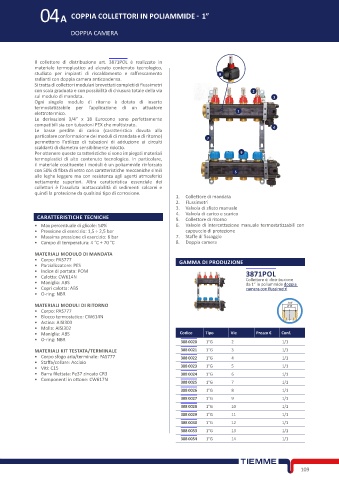

Page 125 - TIEMME - SISTEMI RADIANTI - FIDRA

04A COPPIA COLLETTORI IN POLIAMMIDE - 1”

DOPPIA CAMERA

Il collettore di distribuzione art. 3871POL è realizzato in
materiale termoplastico ad elevato contenuto tecnologico,
studiato per impianti di riscaldamento e raffrescamento 8
radianti con doppia camera anticondensa.
Si tratta di collettori modulari brevettati completi di flussimetri
con scala graduata e con possibilità di chiusura totale della via 2
sul modulo di mandata. 3
Ogni singolo modulo di ritorno è dotato di inserto
termostatizzabile per l’applicazione di un attuatore
elettrotermico. 1
Le derivazioni 3/4” x 18 Eurocono sono perfettamente
compatibili sia con tubazioni PEX che multistrato. 4
Le basse perdite di carico (caratteristica dovuta alla
particolare conformazione dei moduli di mandata e di ritorno) 7
permettono l’utilizzo di tubazioni di adduzione ai circuiti
scaldanti di diametro sensibilmente ridotto.
Per ottenere queste caratteristiche si sono impiegati materiali 6
termoplastici di alto contenuto tecnologico. In particolare,
il materiale costituente i moduli è un poliammide rinforzato
con 50% di fibra di vetro con caratteristiche meccaniche simili 5
alle leghe leggere ma con resistenza agli agenti atmosferici
nettamente superiori. Altra caratteristica essenziale dei
collettori è l’assoluta inattaccabilità di sedimenti calcarei e
quindi la protezione da qualsiasi tipo di corrosione.
1. Collettore di mandata
2. Flussimetri
3. Valvola di sfiato manuale
CARATTERISTICHE TECNICHE 4. Valvola di carico e scarico
5. Collettore di ritorno
• Max percentuale di glicole: 50% 6. Valvole di intercettazione manuale termostatizzabili con
• Pressione di esercizio: 1,5 ÷ 2,5 bar cappuccio di protezione
• Massima pressione di esercizio: 6 bar 7. Staffe di fissaggio
• Campo di temperatura: 4 °C ÷ 70 °C 8. Doppia camera

MATERIALI MODULO DI MANDATA
• Corpo: PAS777 GAMMA DI PRODUZIONE
• Parzializzatore: PES
• Indice di portata: POM 3871POL
• Calotta: CW614N
• Maniglia: ABS Collettore di distribuzione
da 1” in poliammide doppia
• Copri calotta: ABS camera con flussimetri
• O-ring: NBR
MATERIALI MODULI DI RITORNO 3/4”
18
• Corpo: PAS777
• Blocco termostatico: CW614N
• Astina: AISI303
• Molla: AISI302
• Maniglia: ABS Codice Tipo Vie Prezzo € Conf.
• O-ring: NBR 388 0020 1”G 2 1/1
MATERIALI KIT TESTATA/TERMINALE 388 0021 1”G 3 1/1
• Corpo sfogo aria/terminale: PAS777 388 0022 1”G 4 1/1
• Staffa/collare: Acciaio
• Viti: C15 388 0023 1”G 5 1/1
• Barra filettata: Fe37 zincato CR3 388 0024 1”G 6 1/1
• Componenti in ottone: CW617N
388 0025 1”G 7 1/1
388 0026 1”G 8 1/1
388 0027 1”G 9 1/1
388 0028 1”G 10 1/1
388 0029 1”G 11 1/1
388 0030 1”G 12 1/1
388 0053 1”G 13 1/1
388 0054 1”G 14 1/1
