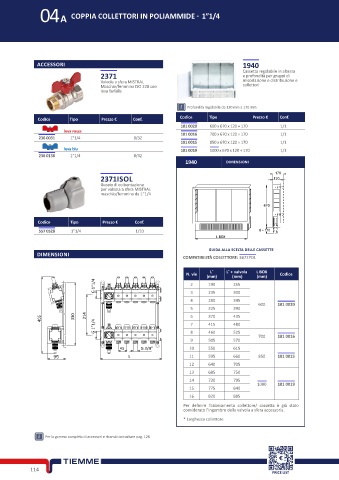

Page 130 - TIEMME - SISTEMI RADIANTI - FIDRA

04A COPPIA COLLETTORI IN POLIAMMIDE - 1”1/4

ACCESSORI 1940

2371 Cassetta regolabile in altezza
e profondità per gruppi di
Valvola a sfera MISTRAL miscelazione e distribuzione e
Maschio/femmina ISO 228 con collettori
leva farfalla

Profondità regolabile da 120 mm a 170 mm
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
181 0020 600 x 670 x 120 ÷ 170 1/1
leva rossa
236 0031 1"1/4 8/32 181 0016 700 x 670 x 120 ÷ 170 1/1
181 0015 850 x 670 x 120 ÷ 170 1/1
leva blu 181 0019 1000 x 670 x 120 ÷ 170 1/1
236 0138 1”1/4 8/32
1940 DIMENSIONI
170
2371ISOL 120
Guscio di coibentazione
per valvola a sfera MISTRAL
maschio/femmina da 1”1/4
670

Codice Tipo Prezzo € Conf.
557 0528 1”1/4 1/10 0 ÷ 110
L BOX

GUIDA ALLA SCELTA DELLE CASSETTE
DIMENSIONI COMPATIBILITÀ COLLETTORE: 3872POL

L
*
*
N. vie (mm) L + valvola L BOX Codice
(mm)
(mm)
G 1”1/4 2 190 255
20 30 40 3 235 300
10 50
4 280 345
0 60
600 181 0020
5 325 390

405 330 214 6 370 435
G 1”1/4 7 415 480
10 20 30 40 50 8 460 525 700 181 0016
9 505 570
0 60
45 G 3/4” 10 550 615
95 L 11 595 660 850 181 0015
12 640 705
13 685 750
14 730 795
1000 181 0019
15 775 840
16 820 885
Per definire l’abbinamento collettore/ cassetta è già stato
considerato l’ingombro della valvola a sfera accessoria.
* Larghezza collettore

Per la gamma completa di accessori e ricambi consultare pag. 126

114
PRICE LIST
