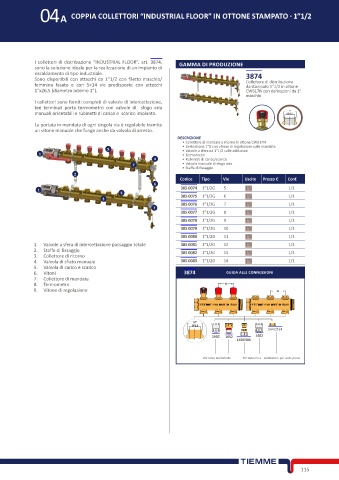

04A COPPIA COLLETTORI “INDUSTRIAL FLOOR” IN OTTONE STAMPATO - 1”1/2

I collettori di distribuzione “INDUSTRIAL FLOOR”, art. 3874, GAMMA DI PRODUZIONE
sono la soluzione ideale per la realizzazione di un impianto di
riscaldamento di tipo industriale. 3874
Sono disponibili con attacchi da 1”1/2 con filetto maschio/ Collettore di distribuzione
femmina fasato e con 5÷14 vie predisposte con attacchi da stampato 1”1/2 in ottone
1”x26,5 (diametro interno 1”). CW617N con derivazioni da 1”
maschio
I collettori sono forniti completi di valvole di intercettazione,
tee terminali porta termometro con valvole di sfogo aria
manuali orientabili e rubinetti di carico e scarico impianto. 1” 26,5
La portata in mandata di ogni singola via è regolabile tramite
un vitone manuale che funge anche da valvola di arresto.
DESCRIZIONE
• Collettore di mandata e ritorno in ottone CW617N
• Derivazione 1”G con vitone di regolazione sulla mandata
9 • Valvole a sfera da 1”1/2 sulle adduzioni
1 • Termometri
4 • Rubinetti di carico/scarico
7 • Valvola manuale di sfogo aria
• Staffe di fissaggio
2
Codice Tipo Vie Uscite Prezzo € Conf.
6
1 385 0074 1”1/2G 5 1”G 1/1
5 385 0075 1”1/2G 6 1”G 1/1
3
385 0076 1”1/2G 7 1”G 1/1
7
385 0077 1”1/2G 8 1”G 1/1
385 0078 1”1/2G 9 1”G 1/1
385 0079 1”1/2G 10 1”G 1/1
385 0080 1”1/2G 11 1”G 1/1
1. Valvole a sfera di intercettazione passaggio totale 385 0081 1”1/2G 12 1”G 1/1
2. Staffe di fissaggio 385 0082 1”1/2G 13 1”G 1/1
3. Collettore di ritorno
4. Valvola di sfiato manuale 385 0083 1”1/2G 14 1”G 1/1
5. Valvola di carico e scarico
6. Vitoni 3874 GUIDA ALLE CONNESSIONI
7. Collettore di mandata
8. Termometro 65
9. Vitone di regolazione 65

G 1”
Ø26,5
144 0234
1602 1652 1402
1436N06

Per tubo multistrato Per tubo Pe-x Adattatore per sede piana

115
