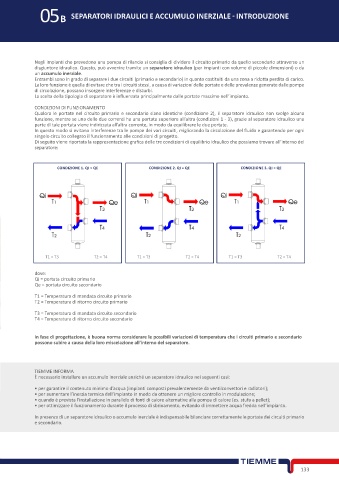

05 B SEPARATORI IDRAULICI E ACCUMULO INERZIALE - INTRODUZIONE
05B

Negli impianti che prevedono una pompa di rilancio si consiglia di dividere il circuito primario da quello secondario attraverso un
disgiuntore idraulico. Questo, può avvenire tramite un separatore idraulico (per impianti con volume di piccole dimensioni) o da
un accumulo inerziale.
Entrambi sono in grado di separare i due circuiti (primario e secondario) in quanto costituiti da una zona a ridotta perdita di carico.
La loro funzione è quella di evitare che tra i circuiti stessi, a causa di variazioni delle portate e delle prevalenze generate dalle pompe
di circolazione, possano insorgere interferenze e disturbi.
La scelta della tipologia di separatore è influenzata principalmente dalle portate massime nell’impianto.

CONDIZIONI DI FUNZIONAMENTO
Qualora le portate nel circuito primario e secondario siano identiche (condizione 2), il separatore idraulico non svolge alcuna
funzione, mentre se una delle due correnti ha una portata superiore all’altra (condizioni 1 - 3), grazie al separatore idraulico una
parte di tale portata viene indirizzata all’altra corrente, in modo da equilibrare le due portate.
In questo modo si evitano interferenze tra le pompe dei vari circuiti, migliorando la circolazione del fluido e garantendo per ogni
singolo circuito collegato il funzionamento alle condizioni di progetto.
Di seguito viene riportata la rappresentazione grafica delle tre condizioni di equilibrio idraulico che possiamo trovare all’interno del
separatore:

CONDIZIONE 1. QI > QE CONDIZIONE 2. QI = QE CONDIZIONE 3. QI < QE

T1 = T3 T2 > T4 T1 = T3 T2 = T4 T1 > T3 T2 = T4

dove:
Qi = portata circuito primario
Qe = portata circuito secondario
T1 = Temperatura di mandata circuito primario
T2 = Temperatura di ritorno circuito primario

T3 = Temperatura di mandata circuito secondario
T4 = Temperatura di ritorno circuito secondario

In fase di progettazione, è buona norma considerare le possibili variazioni di temperatura che i circuiti primario e secondario
possono subire a causa della loro miscelazione all’interno del separatore.

TIEMME INFORMA
È necessario installare un accumulo inerziale anziché un separatore idraulico nei seguenti casi:
• per garantire il contenuto minimo d’acqua (impianti composti prevalentemente da ventilconvettori e radiatori);
• per aumentare l’inerzia termica dell’impianto in modo da ottenere un migliore controllo in modulazione;
• quando è prevista l’installazione in parallelo di fonti di calore alternative alla pompa di calore (es. stufa a pellet);
• per ottimizzare il funzionamento durante il processo di sbrinamento, evitando di immettere acqua fredda nell’impianto.

In presenza di un separatore idraulico o accumulo inerziale è indispensabile bilanciare correttamente le portate dei circuiti primario
e secondario.
