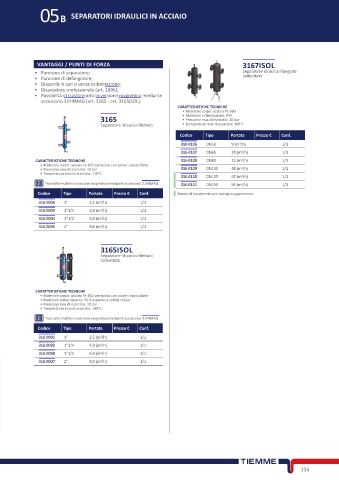

05B SEPARATORI IDRAULICI IN ACCIAIO

VANTAGGI / PUNTI DI FORZA 3167ISOL
• Funzione di separatore; Separatore idraulico flangiato
• Funzione di defangatore; coibentato
• Disponibile con o senza coibentazione;
• Disareatore professionale (art. 1896);
• Possibilità di trasformarlo in versione magnetico mediante
accessorio 3144MAG (art. 3165 - art. 3165ISOL).
CARATTERISTICHE TECNICHE
• Materiale corpo: acciaio Fe 360
3165 • Materiale coibentazione: PPE
• Pressione max di esercizio: 10 bar
Separatore idraulico filettato • Temperatura max di esercizio: 100°C
Codice Tipo Portata Prezzo € Conf.
316 0106 DN50 9 (m3/h) 1/1
316 0107 DN65 20 (m3/h) 1/1
CARATTERISTICHE TECNICHE 316 0108 DN80 25 (m3/h) 1/1
• Materiale corpo: acciaio Fe 360 verniciato con polveri epossidiche
• Pressione max di esercizio: 10 bar 316 0109 DN100 40 (m3/h) 1/1
• Temperatura max di esercizio: 110°C
316 0110 DN125 65 (m3/h) 1/1
Trasrasformabile in versione magnetica mediante accessorio 3144MAG. 316 0111 DN150 95 (m3/h) 1/1
Codice Tipo Portata Prezzo € Conf. Dotato di basamento per sostegno a pavimento
316 0006 1” 2,5 (m3/h) 1/1
316 0003 1”1/4 4,0 (m3/h) 1/1
316 0004 1”1/2 6,0 (m3/h) 1/1
316 0005 2” 9,0 (m3/h) 1/1

3165ISOL
Separatore idraulico filettato
coibentato

CARATTERISTICHE TECNICHE
• Materiale corpo: acciaio Fe 360 verniciato con polveri epossidiche
• Materiale coibentazione: PE-X espanso a cellule chiuse
• Pressione max di esercizio: 10 bar
• Temperatura max di esercizio: 100°C
Trasrasformabile in versione magnetica mediante accessorio 3144MAG.
Codice Tipo Portata Prezzo € Conf.
316 0001 1” 2,5 (m3/h) 1/1
316 0002 1”1/4 4,0 (m3/h) 1/1
316 0008 1”1/2 6,0 (m3/h) 1/1
316 0007 2” 9,0 (m3/h) 1/1
