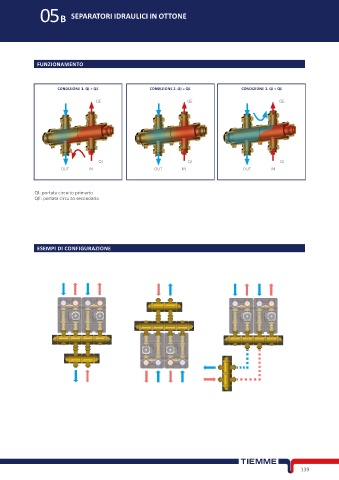

05B SEPARATORI IDRAULICI IN OTTONE
FUNZIONAMENTO
CONDIZIONE 1. QI > QE CONDIZIONE 2. QI = QE CONDIZIONE 3. QI < QE
QE QE QE
QI QI QI
OUT IN OUT IN OUT IN
QI: portata circuito primario
QE: portata circuito secondario
ESEMPI DI CONFIGURAZIONE
139
