05E MODULI DI DISTRIBUZIONE MULTIZONA COMPATTI IN CASSETTA
I moduli di distribuzione multizona Tiemme sono in Impianto di riscaldamento a 3 zone:
grado di assicurare la giusta portata di fluido vettore e • 1 zona diretta gestita in alta temperatura per
un’adeguata prevalenza in tutti gli impianti di riscaldamento/ l’alimentazione di radiatori;
raffrescamento che necessitano di una prestazione aggiuntiva • 1 zona diretta gestita in alta temperatura per
rispetto al circolatore caldaia. l’alimentazione serbatoio accumulo sanitario;
Le dimensioni compatte consentono l’installazione del • 1 zona miscelata gestita a bassa temperatura per
modulo in prossimità delle caldaie murali da 24 kW. l’alimentazione di impianti radianti.
Con la zona miscelata (punto fisso o motorizzata) si è in grado
di gestire e modificare anche la temperatura di mandata delle
zone di riscaldamento rispetto alla temperatura di mandata
generatore.
Il separatore idraulico integrato nel modulo garantisce la
disgiunzione idraulica del generatore rispetto alle zone di
riscaldamento rendendole idraulicamente indipendenti.

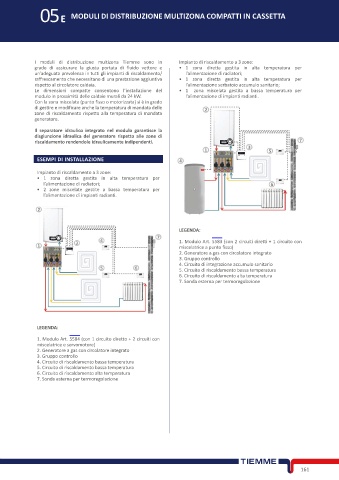

ESEMPI DI INSTALLAZIONE
Impianto di riscaldamento a 3 zone:
• 1 zona diretta gestita in alta temperatura per
l’alimentazione di radiatori;
• 2 zone miscelate gestite a bassa temperatura per
l’alimentazione di impianti radianti.
LEGENDA:
1. Modulo Art. 5583 (con 2 circuiti diretti + 1 circuito con
miscelatrice a punto fisso)
2. Generatore a gas con circolatore integrato
3. Gruppo controllo
4. Circuito di integrazione accumulo sanitario
20 160 5. Circuito di riscaldamento bassa temperatura
6. Circuito di riscaldamento alta temperatura
7. Sonda esterna per termoregolazione
LEGENDA:
1. Modulo Art. 5584 (con 1 circuito diretto + 2 circuiti con
miscelatrice e servomotore)
2. Generatore a gas con circolatore integrato
3. Gruppo controllo
4. Circuito di riscaldamento bassa temperatura
5. Circuito di riscaldamento bassa temperatura
6. Circuito di riscaldamento alta temperatura
7. Sonda esterna per termoregolazione
