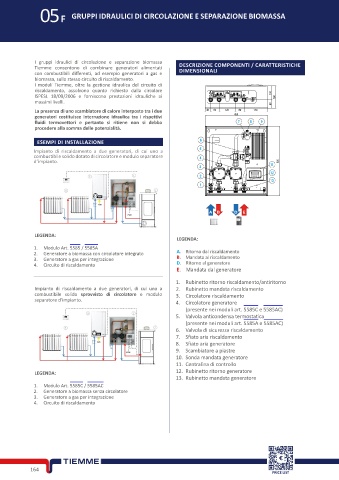

05F GRUPPI IDRAULICI DI CIRCOLAZIONE E SEPARAZIONE BIOMASSA

I gruppi idraulici di circolazione e separazione biomassa DESCRIZIONE COMPONENTI / CARATTERISTICHE
Tiemme consentono di combinare generatori alimentati DIMENSIONALI
con combustibili differenti, ad esempio generatori a gas e
biomassa, sullo stesso circuito di riscaldamento.
I moduli Tiemme, oltre la gestione idraulica del circuito di
riscaldamento, assolvono quanto richiesto dalla circolare
ISPESL 18/09/2006 e forniscono prestazioni idrauliche ai 100 160
massimi livelli. 60
La presenza di uno scambiatore di calore interposto tra i due 40 60 120 60 170
generatori costituisce interruzione idraulica tra i rispettivi 450
fluidi termovettori e pertanto si ritiene non si debba 7 8 9
procedere alla somma delle potenzialità.

ESEMPI DI INSTALLAZIONE 6
Impianto di riscaldamento a due generatori, di cui uno a 5
combustibile solido dotato di circolatore e modulo separatore
d’impianto. 4 500
11
3
12
3 1 2
13
1
4 2
GAS
A B D E
230V

1. Modulo separatore NOVABOX mod.110
2. Generatore a biomassa con circolatore integrato
LEGENDA:
LEGENDA:
1. Modulo Art. 5585 / 5585A
2. Generatore a biomassa con circolatore integrato A. Ritorno dal riscaldamento
3. Generatore a gas per integrazione B. Mandata al riscaldamento
4. Circuito di riscaldamento D. Ritorno al generatore
E. Mandata dal generatore

1. Rubinetto ritorno riscaldamento/antiritorno
Impianto di riscaldamento a due generatori, di cui uno a 2. Rubinetto mandata riscaldamento
combustibile solido sprovvisto di circolatore e modulo 3. Circolatore riscaldamento
separatore d’impianto. 4. Circolatore generatore
(presente nei moduli art. 5585C e 5585AC)
3 1
5. Valvola anticondensa termostatica
(presente nei moduli art. 5585A e 5585AC)
4 2 6. Valvola di sicurezza riscaldamento
7. Sfiato aria riscaldamento
8. Sfiato aria generatore
GAS
9. Scambiatore a piastre
230V
10. Sonda mandata generatore
11. Centralina di controllo
2. Generatore a biomassa senza circolatore
3.
Generatore a gas per integrazione
LEGENDA: 12. Rubinetto ritorno generatore
13. Rubinetto mandata generatore
1. Modulo Art. 5585C / 5585AC
2. Generatore a biomassa senza circolatore
3. Generatore a gas per integrazione
4. Circuito di riscaldamento

164
