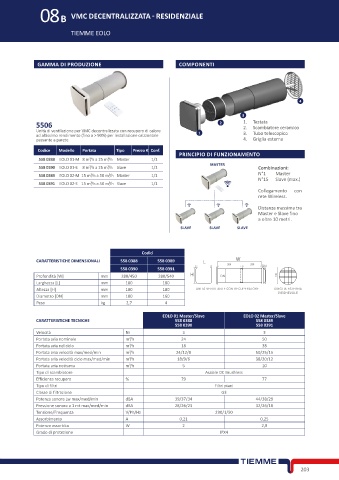

Page 219 - TIEMME - SISTEMI RADIANTI - FIDRA

08B VMC DECENTRALIZZATA - RESIDENZIALE

TIEMME EOLO

GAMMA DI PRODUZIONE COMPONENTI

4

3
5506 2 1. Testata
2. Scambiatore ceramico
Unità di ventilazione per VMC decentralizzata con recupero di calore 1 3. Tubo telescopico
ad altissimo rendimento (fino a > 90%) per installazione orizzontale
passante a parete 4. Griglia esterna
Codice Modello Portata Tipo Prezzo € Conf.
PRINCIPIO DI FUNZIONAMENTO
558 0388 EOLO 01-M 8 m³/h a 25 m³/h Master 1/1
MASTER
558 0390 EOLO 01-S 8 m³/h a 25 m³/h Slave 1/1 Combinazioni:
558 0389 EOLO 02-M 15 m³/h a 50 m³/h Master 1/1 N°1 Master
N°15 Slave (max.)
558 0391 EOLO 02-S 15 m³/h a 50 m³/h Slave 1/1
Collegamento con
rete Wireless.

Distanza massima tra
Master e Slave fino
a oltre 10 metri.
SLAVE SLAVE SLAVE

Codici
CARATTERISTICHE DIMENSIONALI 558 0388 558 0389
558 0390 558 0391
Profondità [W] mm 280/450 280/540
Larghezza [L] mm 180 180
Altezza [H] mm 180 180 UNITÀ VENTILANTE CON RECUPERATORE GRIGLIA ESTERNA
Diametro [DN] mm 100 160 PIEGHEVOLE
Peso kg 2,7 4
EOLO 01 Master/Slave EOLO 02 Master/Slave
CARATTERISTICHE TECNICHE 558 0388 558 0389
558 0390 558 0391
Velocità Nr 3 3
Portata aria nominale m³/h 24 50
Portata aria nel ciclo m³/h 18 38
Portata aria velocità max/med/min m³/h 24/12/8 50/25/15
Portata aria velocità ciclo max/med/min m³/h 18/9/6 38/20/12
Portata aria notturna m³/h 5 10
Tipo di scambiatore Assiale DC Brushless
Efficienza recupero % 79 77
Tipo di filtri Filtri piani
Classe di filtrazione G3
Potenza sonora Lw max/med/min dBA 39/37/34 44/38/29
Pressione sonora a 1 mt max/med/min dBA 28/26/23 32/26/18
Tensione/Frequenza V/Ph/Hz 230/1/50
Assorbimento A 0,21 0,25
Potenza assorbita W 2 2,8
Grado di protezione IPX4
