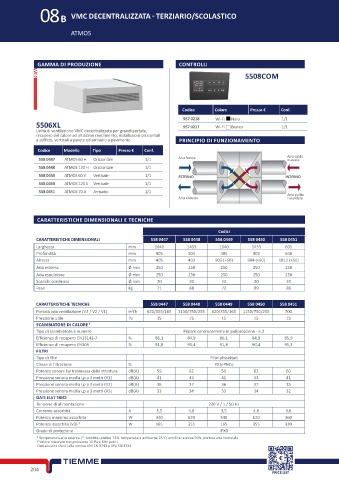

Page 220 - TIEMME - SISTEMI RADIANTI - FIDRA

08B VMC DECENTRALIZZATA - TERZIARIO/SCOLASTICO

ATMOS

GAMMA DI PRODUZIONE CONTROLLI

5508COM

Codice Colore Prezzo € Conf.
957 0218 Wi-Fi Nero 1/1
957 0217 Wi-Fi Bianco 1/1
Unità di ventilazione VMC decentralizzata per grandi portate,
5506XL ■
recupero del calore ad altissimo rendimento, installazioni orizzontali
a soffitto, verticali a parete ed armadio a pavimento PRINCIPIO DI FUNZIONAMENTO
Codice Modello Tipo Prezzo € Conf.
558 0447 ATMOS 60 H Orizzontale 1/1 Aria fresca Aria calda
esausta
558 0448 ATMOS 120 H Orizzontale 1/1
558 0449 ATMOS 60 V Verticale 1/1 ESTERNO INTERNO
558 0450 ATMOS 120 V Verticale 1/1
558 0451 ATMOS 70 A Armadio 1/1 Aria pulita
Aria esausta riscaldata

CARATTERISTICHE DIMENSIONALI E TECNICHE

Codici
CARATTERISTICHE DIMENSIONALI 558 0447 558 0448 558 0449 558 0450 558 0451
Larghezza mm 1040 1433 1040 1433 605
Profondità mm 905 904 405 403 640
Altezza mm 405 403 905 (+50) 904 (+50) 1812 (+50)
Aria esterna Ø mm 250 250 250 250 250
Aria espulsione Ø mm 250 250 250 250 250
Scarichi condensa Ø mm 20 20 20 20 20
Peso kg 71 88 72 89 86

CARATTERISTICHE TECNICHE 558 0447 558 0448 558 0449 558 0450 558 0451
Portata aria ventilazione (V2 / V2 / V1) m³/h 620/355/165 1150/750/255 620/355/165 1150/750/255 700
Pressione utile Pa 15 15 15 15 15
SCAMBIATORE DI CALORE ¹
Tipo di scambiatore e numero Piastre controcorrente in polipropilene - n.2
Efficienza di recupero EN13141-7 % 86,1 84,9 86,1 84,9 85,9
Efficienza di recupero EN305 % 91,8 90,4 91,8 90,4 91,3
FILTRI
Tipo di filtri Filtri plissettati
Classe di filtrazione % 70 (ePM1)
Potenza sonora Lw trasmessa dalla struttura dB(A) 59 62 59 62 60
Pressione sonora media Lp a 3 metri (V1) dB(A) 41 43 41 43 41
Pressione sonora media Lp a 3 metri (V2) dB(A) 36 37 36 37 35
Pressione sonora media Lp a 3 metri (V3) dB(A) 33 34 33 34 32
DATI ELETTRICI
Tensione di alimentazione 230 V / 1 / 50 Hz
Corrente assorbita A 3,5 4,8 3,5 4,8 3,6
Potenza massima assorbita W 340 620 340 620 360
Potenza assorbita (V3) ² W 165 355 165 355 330
Grado di protezione IPX0
¹ Temperatura aria esterna 7°; umidità relativa 72%. temperatura ambiente 25°C; umidità relativa 50%, portata aria nominale
² Valore misurato con pressione 15 Pa e filtri puliti.
Dati acustici riferiti alla norma UNI EN 3741 e UNI EN 3744

204
PRICE LIST
