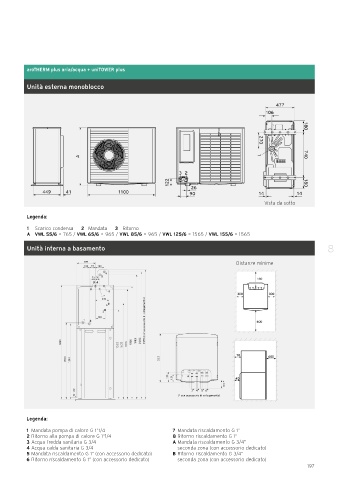

aroTHERM plus aria/acqua + uniTOWER plus
Unità esterna monoblocco
477
106 180
A 1 270 740
3 2
122 180
26
449 41 1100 90 14 14
Vista da sotto
Legenda:
1 Scarico condensa 2 Mandata 3 Ritorno
A VWL 55/6 = 765 / VWL 65/6 = 965 / VWL 85/6 = 965 / VWL 125/6 = 1565 / VWL 155/6 = 1565
Unità interna a basamento 8
Distanze minime
160
70
600
8
300 300
7
40
600
1538 1609 160
70 600
300 300
40
600
Legenda:
1 Mandata pompa di calore G 1”1/4 7 Mandata riscaldamento G 1”
2 Ritorno alla pompa di calore G 1”1/4 8 Ritorno riscaldamento G 1”
3 Acqua fredda sanitaria G 3/4 A Mandata riscaldamento G 3/4”
4 Acqua calda sanitaria G 3/4 seconda zona (con accessorio dedicato)
5 Mandata riscaldamento G 1” (con accessorio dedicato) B Ritorno riscaldamento G 3/4”
6 Ritorno riscaldamento G 1” (con accessorio dedicato) seconda zona (con accessorio dedicato)
