Pompe di calore

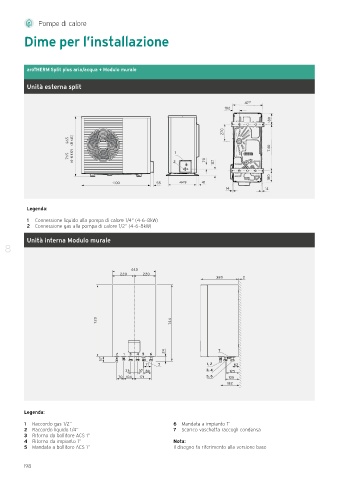

Dime per l’installazione

aroTHERM Split plus aria/acqua + Modulo murale

Unità esterna split

1

Legenda:

1 Connessione liquido alla pompa di calore 1/4“ (4-6-8kW)
2 Connessione gas alla pompa di calore 1/2“ (4-6-8kW)

Unità interna Modulo murale
8

440
220 220
380 2

720 744

24 7
2 1 3 4 5 6
57
71 7 1, 2 62
33 37 80 3, 4 125
70 104 171 5, 6 135
182

Legenda:
1 Raccordo gas 1/2’’ 6 Mandata a impianto 1’’
2 Raccordo liquido 1/4’’ 7 Scarico vaschetta raccogli condensa
3 Ritorno da bollitore ACS 1’’
4 Ritorno da impianto 1’’ Nota:
5 Mandata a bollitore ACS 1’’ Il disegno fa riferimento alla versione base

198
