Caldaie basamento condensing

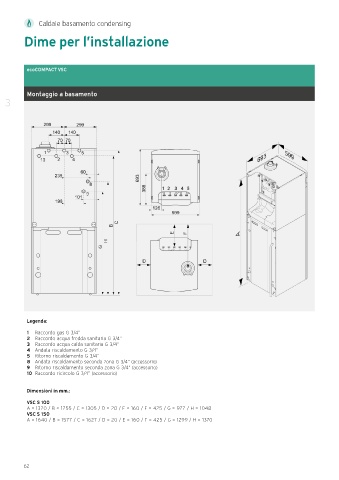

Dime per l’installazione
ecoCOMPACT VSC
Montaggio a basamento
3
Legenda:
1 Raccordo gas G 3/4”
2 Raccordo acqua fredda sanitaria G 3/4”
3 Raccordo acqua calda sanitaria G 3/4”
4 Andata riscaldamento G 3/4”
5 Ritorno riscaldamento G 3/4”
8 Andata riscaldamento seconda zona G 3/4” (accessorio)
9 Ritorno riscaldamento seconda zona G 3/4” (accessorio)
10 Raccordo ricircolo G 3/4” (accessorio)
Dimensioni in mm.:
VSC S 100
A = 1320 / B = 1255 / C = 1305 / D = 20 / E = 160 / F = 425 / G = 977 / H = 1048
VSC S 150
A = 1640 / B = 1577 / C = 1627 / D = 20 / E = 160 / F = 425 / G = 1299 / H = 1370
