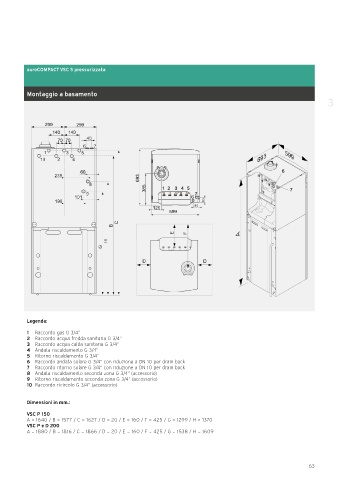

auroCOMPACT VSC S pressurizzata

Montaggio a basamento
3

Legenda:
1 Raccordo gas G 3/4”
2 Raccordo acqua fredda sanitaria G 3/4”
3 Raccordo acqua calda sanitaria G 3/4”
4 Andata riscaldamento G 3/4”
5 Ritorno riscaldamento G 3/4”
6 Raccordo andata solare G 3/4” con riduzione a DN 10 per drain back
7 Raccordo ritorno solare G 3/4” con riduzione a DN 10 per drain back
8 Andata riscaldamento seconda zona G 3/4” (accessorio)
9 Ritorno riscaldamento seconda zona G 3/4” (accessorio)
10 Raccordo ricircolo G 3/4” (accessorio)

Dimensioni in mm.:
VSC P 150
A = 1640 / B = 1577 / C = 1627 / D = 20 / E = 160 / F = 425 / G = 1299 / H = 1370
VSC P e D 200
A = 1880 / B = 1816 / C = 1866 / D = 20 / E = 160 / F = 425 / G = 1538 / H = 1609
