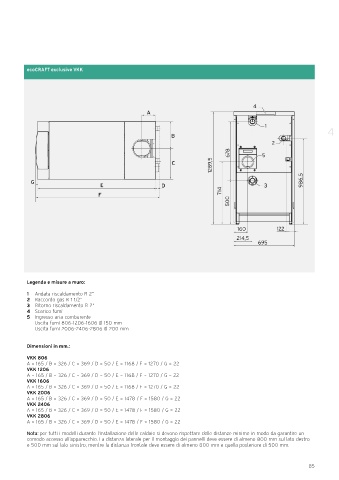

ecoCRAFT exclusive VKK

4

Legenda e misure a muro:

1 Andata riscaldamento R 2”
2 Raccordo gas R 1 1/2”
3 Ritorno riscaldamento R 2”
4 Scarico fumi
5 Ingresso aria comburente
Uscita fumi 806-1206-1606 Ø 150 mm
Uscita fumi 2006-2406-2806 Ø 200 mm

Dimensioni in mm.:

VKK 806
A = 165 / B = 326 / C = 369 / D = 50 / E = 1168 / F = 1270 / G = 22
VKK 1206
A = 165 / B = 326 / C = 369 / D = 50 / E = 1168 / F = 1270 / G = 22
VKK 1606
A = 165 / B = 326 / C = 369 / D = 50 / E = 1168 / F = 1270 / G = 22
VKK 2006
A = 165 / B = 326 / C = 369 / D = 50 / E = 1478 / F = 1580 / G = 22
VKK 2406
A = 165 / B = 326 / C = 369 / D = 50 / E = 1478 / F = 1580 / G = 22
VKK 2806
A = 165 / B = 326 / C = 369 / D = 50 / E = 1478 / F = 1580 / G = 22
Nota: per tutti i modelli durante l’installazione delle caldaie si devono rispettare delle distanze minime in modo da garantire un
comodo accesso all’apparecchio. La distanza laterale per il montaggio dei pannelli deve essere di almeno 800 mm sul lato destro
e 500 mm sul lato sinistro, mentre la distanza frontale deve essere di almeno 800 mm e quella posteriore di 500 mm.
