Caldaie alta potenza condensing

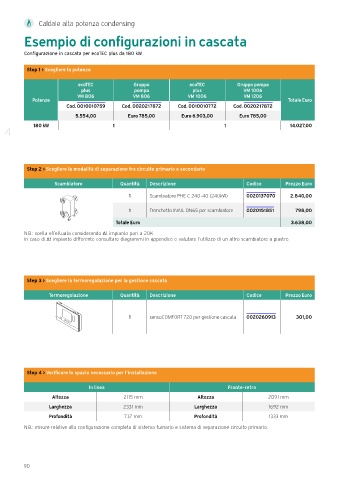

Esempio di configurazioni in cascata

Configurazione in cascata per ecoTEC plus da 180 kW

Step 1 > Scegliere la potenza

ecoTEC Gruppo ecoTEC Gruppo pompa
plus pompa plus VM 1006
VM 806 VM 806 VM 1006 VM 1206
Potenze Totale Euro
Cod. 0010010759 Cod. 0020217872 Cod. 0010010772 Cod. 0020217872

5.554,00 Euro 785,00 Euro 6.903,00 Euro 785,00
180 kW 1 1 14.027,00
4

Step 2 > Scegliere la modalità di separazione tra circuito primario e secondario

Scambiatore Quantità Descrizione Codice Prezzo Euro
1 Scambiatore PHE C 240-40 (240kW) 0020137070 2.840,00

1 Tronchetto INAIL DN65 per scambiatore 0020151851 798,00

Totale Euro 3.638,00
N.B.: scelta effettuata considerando Δt impianto pari a 20K.
In caso di Δt impianto differente consultare diagrammi in appendice e valutare l’utilizzo di un altro scambiatore a piastre.

Step 3 > Scegliere la termoregolazione per la gestione cascata

Termoregolazione Quantità Descrizione Codice Prezzo Euro

1 sensoCOMFORT 720 per gestione cascata 0020260913 301,00

Step 4 > Verificare lo spazio necessario per l’installazione

In linea Fronte-retro
Altezza 2115 mm Altezza 2091 mm
Larghezza 2331 mm Larghezza 1692 mm

Profondità 737 mm Profondità 1333 mm
N.B.: misure relative alla configurazione completa di sistema fumario e sistema di separazione circuito primario.
