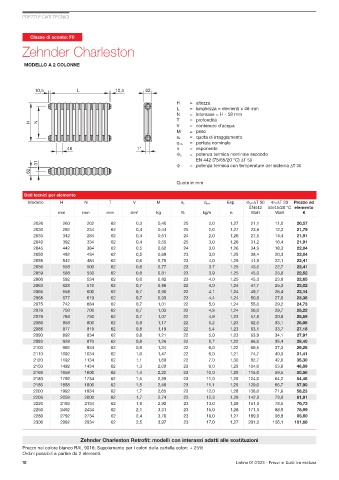

Page 20 - ZEHNDER - LISTINO RADIATORI E SCALDASALVIETTE - FIDRA

PREZZI E DATI TECNICI

Classe di sconto: F0
Zehnder Charleston

MODELLO A 2 COLONNE

10,5 10,5

H = altezza
L = lunghezza = elementi x 46 mm
N = interasse = H - 58 mm
T = profondità
V = contenuto d'acqua
M = peso
s k = quota di irraggiamento
q ms = portata nominale
n = esponente
Φ s = potenza termica nominale secondo
EN¤442 (75/65/20¤°C) ∆T 50
Φ = potenza termica con temperature del sistema ∆T 30

Quote in mm

Dati tecnici per elemento
Modello H N T V M s k q ms Esp. Φ s=∆T 50 Φ=∆T 30 Prezzo ad
EN442 55/45/20 °C elemento
mm mm mm dm 3 kg % kg/h n Watt Watt €
2026 260 202 62 0,3 0,40 25 2,0 1,27 21,1 11,0 20,57
2030 292 234 62 0,4 0,44 25 2,0 1,27 23,6 12,3 21,79
2035 342 284 62 0,4 0,51 24 2,0 1,26 27,5 14,4 21,91
2040 392 334 62 0,4 0,55 25 3,0 1,26 31,2 16,4 21,91
2045 442 384 62 0,5 0,62 24 3,0 1,26 34,9 18,3 22,04
2050 492 434 62 0,5 0,69 23 3,0 1,25 38,4 20,3 22,04
2055 542 484 62 0,6 0,75 23 4,0 1,25 41,9 22,1 22,41
2056 558 500 62 0,6 0,77 23 3.7 1.25 43,0 22,7 22,41
2059 588 530 62 0.6 0,81 23 3.9 1.25 45,0 23,8 22,52
2060 592 534 62 0,6 0,82 23 4,0 1,25 45,3 23,9 22,65
2063 628 570 62 0,7 0,86 22 4,0 1,24 47,7 25,3 23,02
2066 658 600 62 0,7 0,90 22 4,1 1,24 49,7 26,4 23,14
2068 677 619 62 0,7 0,93 23 4,4 1,24 50,9 27,0 23,38
2075 742 684 62 0,7 1,01 22 5,0 1,24 55,0 29,2 24,73
2076 758 700 62 0,7 1,03 22 4,8 1,24 56,0 29,7 25,22
2079 788 730 62 0,7 1,07 22 4,9 1,23 57,8 30,8 25,59
2086 858 800 62 0,8 1,17 22 5,2 1,23 62,0 33,1 26,08
2088 877 819 62 0,8 1,19 22 5,4 1,23 63,1 33,7 27,18
2090 892 834 62 0,8 1,21 22 5,0 1,23 63,9 34,1 27,91
2093 928 870 62 0,8 1,26 22 5,7 1,22 66,0 35,4 28,40
2100 992 934 62 0,9 1,34 22 6,0 1,22 69,5 37,3 29,26
2110 1092 1034 62 1,0 1,47 22 6,0 1,21 74,7 40,3 31,41
2120 1192 1134 62 1,1 1,60 22 7,0 1,30 82,7 42,6 35,30
2150 1492 1434 62 1,3 2,00 23 9,0 1,29 104,0 53,8 46,89
2166 1658 1600 62 1,4 2,22 23 10,0 1,29 115,0 59,5 50,56
2180 1792 1734 62 1,5 2,39 23 11,0 1,29 124,0 64,2 54,46
2186 1858 1800 62 1,5 2,48 23 11,1 1,29 129,0 66,7 57,90
2200 1992 1934 62 1,7 2,65 23 12,0 1,28 138,0 71,8 58,23
2206 2058 2000 62 1,7 2,74 23 12,3 1,28 142,0 73,8 61,91
2220 2192 2134 62 1,9 2,92 23 13,0 1,28 151,0 78,5 70,73
2250 2492 2434 62 2,1 3,31 23 15,0 1,28 171,0 88,9 78,99
2280 2792 2734 62 2,4 3,70 23 16,0 1,27 189,0 98,8 95,60
2300 2992 2934 62 2,5 3,97 23 17,0 1,27 201,0 105,1 101,68

Zehnder Charleston Retrofit: modelli con interassi adatti alle sostituzioni
Prezzo nel colore bianco RAL 9016; Supplemento per i colori della cartella colori: + 25%
Ordini possibili a partire da 2 elementi.
18 Listino 01/2023 - Prezzi in Euro Iva esclusa
