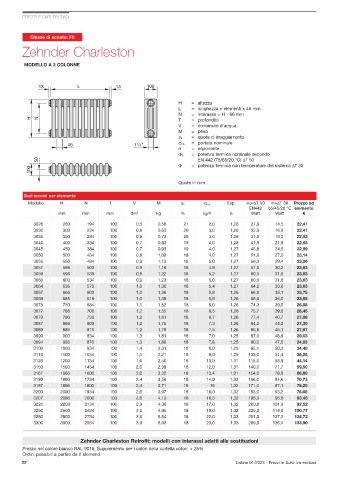

Page 24 - ZEHNDER - LISTINO RADIATORI E SCALDASALVIETTE - FIDRA

PREZZI E DATI TECNICI

Classe di sconto: F0
Zehnder Charleston

MODELLO A 3 COLONNE

13 13

H = altezza
L = lunghezza = elementi x 46 mm
N = interasse = H - 66 mm
T = profondità
V = contenuto d'acqua
M = peso
s k = quota di irraggiamento
q ms = portata nominale
n = esponente
Φ s = potenza termica nominale secondo
EN¤442 (75/65/20¤°C) ∆T 50
Φ = potenza termica con temperature del sistema ∆T 30

Quote in mm

Dati tecnici per elemento
Modello H N T V M s k q ms Esp. Φ s=∆T 50 Φ=∆T 30 Prezzo ad
EN442 55/45/20 °C elemento
mm mm mm dm 3 kg % kg/h n Watt Watt €
3026 260 194 100 0,5 0,56 21 2,0 1,28 27,9 14,5 22,41
3030 300 234 100 0,6 0,63 20 3,0 1,28 32,0 16,6 22,41
3035 350 284 100 0,6 0,73 20 3,0 1,28 37,0 19,2 22,52
3040 400 334 100 0,7 0,83 19 4,0 1,28 41,9 21,8 22,65
3045 450 384 100 0,7 0,93 19 4,0 1,27 46,8 24,5 22,89
3050 500 434 100 0,8 1,03 18 4,0 1,27 51,6 27,0 23,14
3055 550 484 100 0,9 1,13 18 5,0 1,27 56,3 29,4 23,26
3057 566 500 100 0,9 1,16 18 4.9 1,27 57,8 30,2 23,63
3059 596 530 100 0,9 1,22 18 5,2 1,27 60,5 31,6 23,63
3060 600 534 100 0,9 1,23 18 5,0 1,27 60,9 31,8 23,63
3064 636 570 100 1,0 1,30 18 5,4 1,27 64,2 33,6 23,63
3067 666 600 100 1,0 1,36 18 5,8 1,26 66,9 35,1 23,75
3069 685 619 100 1,0 1,39 18 5,9 1,26 68,6 36,0 23,88
3075 750 684 100 1,1 1,52 18 6,0 1,26 74,3 39,0 26,08
3077 766 700 100 1,2 1,55 18 6,5 1,26 75,7 39,8 26,45
3079 796 730 100 1,2 1,61 18 6,7 1,26 77,4 40,7 27,06
3087 866 800 100 1,2 1,75 18 7,3 1,26 84,2 44,2 27,30
3089 885 819 100 1,2 1,79 18 7,5 1,26 85,8 45,1 27,67
3090 900 834 100 1,3 1,81 18 7,0 1,25 87,0 45,9 29,63
3094 936 870 100 1,3 1,88 18 7,8 1,25 90,0 47,5 34,03
3100 1000 934 100 1,4 2,01 18 8,0 1,25 95,1 50,2 34,40
3110 1100 1034 100 1,5 2,21 18 9,0 1,25 103,0 54,4 38,28
3120 1200 1134 100 1,6 2,40 18 10,0 1,31 115,0 58,9 44,14
3150 1500 1434 100 2,0 2,99 18 12,0 1,31 140,0 71,7 59,50
3167 1666 1600 100 2,0 3,32 18 13,4 1,31 154,0 78,9 66,60
3180 1800 1734 100 2,4 3,58 18 14,0 1,32 166,0 84,6 70,73
3187 1866 1800 100 2,4 3,71 18 15 1,32 171,0 87,1 75,20
3200 2000 1934 100 2,6 3,97 18 16,0 1,32 183,0 93,2 78,65
3207 2066 2000 100 2,6 4,10 18 16,3 1,32 188,0 95,8 83,45
3220 2200 2134 100 2,9 4,36 18 17,0 1,32 200,0 101,9 92,52
3250 2500 2434 100 3,2 4,95 18 19,0 1,32 225,0 114,6 100,77
3280 2800 2734 100 3,6 5,54 18 22,0 1,33 251,0 127,2 124,72
3300 3000 2934 100 3,9 5,93 18 23,0 1,33 269,0 136,4 133,90

Zehnder Charleston Retrofit: modelli con interassi adatti alle sostituzioni
Prezzo nel colore bianco RAL 9016; Supplemento per i colori della cartella colori: + 25%
Ordini possibili a partire da 2 elementi.
22 Listino 01/2023 - Prezzi in Euro Iva esclusa
