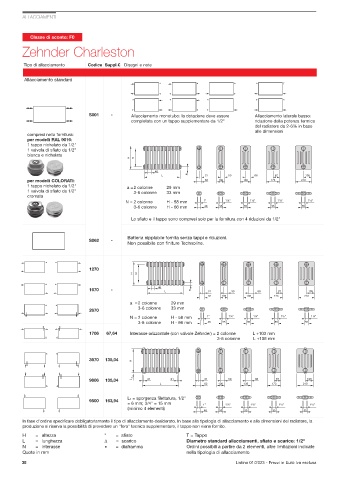

Page 40 - ZEHNDER - LISTINO RADIATORI E SCALDASALVIETTE - FIDRA

ALLACCIAMENTI

Classe di sconto: F0
Zehnder Charleston

Tipo di allacciamento Codice Suppl.€ Disegni e note

Allacciamento standard
* * * * T
T T T
* * * T *

T T T
S001 - Allacciamento monotubo: la dotazione deve essere Allacciamento laterale basso:
completata con un tappo supplementare da 1/2" riduzione della potenza termica
del radiatore da 2-6% in base
alle dimensioni
compresi nella fornitura:
per modelli RAL 9016:
1 tappo nichelato da 1/2"
1 valvola di sfiato da 1/2"
bianca e nichelata

a
per modelli COLORATI:
1 tappo nichelato da 1/2" a = 2 colonne 29 mm
1 valvola di sfiato da 1/2" 3-6 colonne 33 mm
cromata
N = 2 colonne H - 58 mm
3-6 colonne H - 66 mm
Lo sfiato e il tappo sono compresi solo per la fornitura con 4 riduzioni da 1/2"

Batteria nipplabile fornita senza tappi e riduzioni.
S062 -
Non possibile con finiture Technoline.

* *
1270

* *
1670 - a a

a = 2 colonne 29 mm
2670 3-6 colonne 33 mm
N = 2 colonne H - 58 mm
3-6 colonne H - 66 mm
1706 67,64 Interasse orizzontale (con valvole Zehnder) = 2 colonne L +103 mm
3-6 colonne L +108 mm

3570 135,04

9806 135,04

L 2 = sporgenza filettatura, 1/2"
9500 163,94
= 6 mm; 3/4" = 15 mm
(minimo 4 elementi)
In fase d'ordine specificare obbligatoriamente il tipo di allacciamento desiderato. In base alla tipologia di allacciamento e alle dimensioni del radiatore, la
produzione si riserva la possibilità di prevedere un "foro" tecnico supplementare, il tappo non viene fornito.
H = altezza * = sfiato T = Tappo
L = lunghezza ∆ = scarico Diametro standard allacciamenti, sfiato e scarico: 1/2"
N = interasse • = diaframma Ordini possibili a partire da 2 elementi, altre limitazioni indicate
Quote in mm nella tipologia di allacciamento
