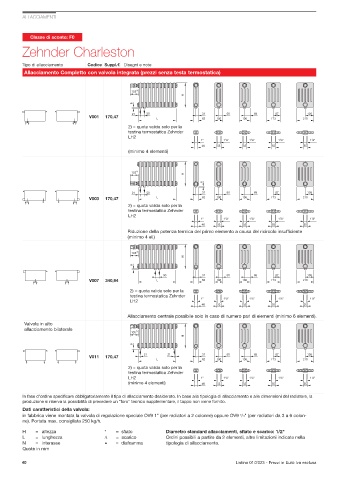

Page 42 - ZEHNDER - LISTINO RADIATORI E SCALDASALVIETTE - FIDRA

ALLACCIAMENTI

Classe di sconto: F0
Zehnder Charleston

Tipo di allacciamento Codice Suppl.€ Disegni e note
Allacciamento Completto con valvola integrata (prezzi senza testa termostatica)

V001 170,47
2) = quota valida solo per la
testina termostatica Zehnder
LH2
(minimo 4 elementi)

V003 170,47
2) = quota valida solo per la
testina termostatica Zehnder
LH2

Riduzione della potenza termica del primo elemento a causa del ricircolo insufficiente
(minimo 4 el.)

V007 340,94
2) = quota valida solo per la
testina termostatica Zehnder
LH2

Allacciamento centrale possibile solo in caso di numero pari di elementi (minimo 6 elementi).
Valvola in alto
allacciamento bilaterale

V011 170,47
2) = quota valida solo per la
testina termostatica Zehnder
LH2
(minimo 4 elementi)

In fase d'ordine specificare obbligatoriamente il tipo di allacciamento desiderato. In base alla tipologia di allacciamento e alle dimensioni del radiatore, la
produzione si riserva la possibilità di prevedere un "foro" tecnico supplementare, il tappo non viene fornito.
Dati caratteristici della valvola:
in fabbrica viene montata la valvola di regolazione speciale OV9 1" (per radiatori a 2 colonne) oppure OV9 /4" (per radiatori da 3 a 6 colon-
5
ne). Portata max. consigliata 250 kg/h.
H = altezza * = sfiato Diametro standard allacciamenti, sfiato e scarico: 1/2"
L = lunghezza ∆ = scarico Ordini possibili a partire da 2 elementi, altre limitazioni indicate nella
N = interasse • = diaframma tipologia di allacciamento.
Quote in mm

40 Listino 01/2023 - Prezzi in Euro Iva esclusa
