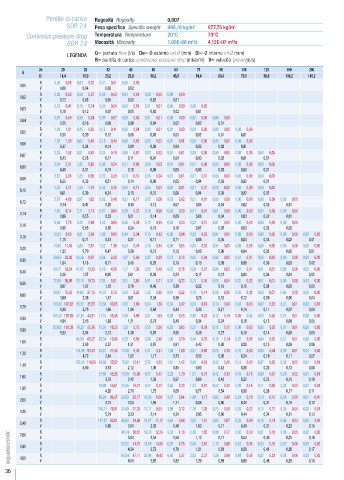

Perdite di carico Rugosità Rugosity 0,007
SDR 7,4 Peso specifico Specific weight 998,19 kg/m 3 977,75 kg/m 3
Continous pressure drop Temperatura Temperature 20°C 70°C
SDR 7,4 Viscosità Viscosity 1,00E-06 m /s 4,13E-07 m /s
2
2

LEGENDA Q= portata flow (l/s) De= Ø esterno ext.Ø (mm) Di= Ø interno int.Ø (mm)
R= perdita di carico continuous pressure drop (mbar/m) V= velocità speed (m/s)
De 20 25 32 40 50 63 75 90 110 125 160 200
Q
Di 14,4 18,0 23,2 29,0 36,2 45,8 54,4 65,4 79,8 90,8 116,2 145,2
R 0,08 0,06 0,03 0,02 0,01 0,01 0,00 0,00
0,01
V 0,06 0,04 0,02 0,02
R 0,26 0,20 0,09 0,07 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00
0,02
V 0,12 0,08 0,05 0,03 0,02 0,01
0,03 R 0,53 0,41 0,18 0,14 0,05 0,04 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00
V 0,18 0,12 0,07 0,05 0,03 0,02 0,01
0,04 R 0,87 0,69 0,30 0,24 0,09 0,07 0,03 0,02 0,01 0,01 0.00 0.00 0,00 0,00 0,00 0,00
V 0,25 0,16 0,09 0,06 0,04 0,02 0,02 0,01
R 1,29 1,01 0,45 0,35 0,13 0,11 0,05 0,04 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,05
V 0,31 0,20 0,12 0,08 0,05 0,03 0,02 0,01 0,01
0,06 R 1,78 1,39 0,62 0,48 0,18 0,14 0,06 0,05 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00
V 0,37 0,24 0,14 0,09 0,06 0,04 0,03 0,02 0,01
R 2,33 1,82 0,81 0,63 0,24 0,19 0,08 0,07 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,07
V 0,43 0,28 0,17 0,11 0,07 0,04 0,03 0,02 0,01 0,01
0,08 R 2,94 2,31 1,02 0,80 0,30 0,24 0,11 0,08 0,04 0,03 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,49 0,31 0,19 0,12 0,08 0,05 0,03 0,02 0,02 0,01
0,09 R 3,61 2,83 1,25 0,98 0,37 0,29 0,13 0,10 0,05 0,04 0,01 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00
V 0,55 0,35 0,21 0,14 0,09 0,05 0,04 0,03 0,02 0,01
0,10 R 4,34 3,41 1,50 1,18 0,45 0,35 0,16 0,12 0,05 0,04 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00
V 0,61 0,39 0,24 0,15 0,10 0,06 0,04 0,03 0,02 0,02
0,12 R 5,97 4,69 2,07 1,62 0,62 0,49 0,21 0,17 0,07 0,06 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,74 0,47 0,28 0,18 0,12 0,07 0,05 0,04 0,02 0,02 0,01
R 7,82 6,14 2,71 2,13 0,81 0,64 0,28 0,22 0,10 0,08 0,03 0,03 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,14
V 0,86 0,55 0,33 0,21 0,14 0,09 0,06 0,04 0,03 0,02 0,01
0,16 R 9,88 7,75 3,42 2,69 1,03 0,80 0,36 0,28 0,12 0,10 0,04 0,03 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00
V 0,98 0,63 0,38 0,24 0,16 0,10 0,07 0,05 0,03 0,02 0,02
R 12,15 9,53 4,21 3,30 1,26 0,99 0,44 0,34 0,15 0,12 0,05 0,04 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,18
V 1,11 0,71 0,43 0,27 0,17 0,11 0,08 0,05 0,04 0,03 0,02 0,01
0,20 R 14,60 11,46 5,06 3,97 1,52 1,19 0,53 0,41 0,18 0,14 0,06 0,05 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 1,23 0,79 0,47 0,30 0,19 0,12 0,09 0,06 0,04 0,03 0,02 0,01
0,30 R 29,69 23,30 10,29 8,07 3,08 2,42 1,07 0,84 0,37 0,29 0,12 0,10 0,05 0,04 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00
V 1,84 1,18 0,71 0,45 0,29 0,18 0,13 0,09 0,06 0,05 0,03 0,02
R 49,12 38,54 17,02 13,35 5,10 4,00 1,77 1,39 0,62 0,48 0,20 0,16 0,09 0,07 0,04 0,03 0,01 0,01 0,01 0,01 0,00 0,00 0,00 0,00
0,40
V 2,46 1,57 0,95 0,61 0,39 0,24 0,17 0,12 0,08 0,06 0,04 0,02
0,50 R 72,59 56,95 25,15 19,73 7,53 5,91 2,61 2,05 0,91 0,71 0,30 0,23 0,13 0,10 0,05 0,04 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00
V 3,07 1,97 1,18 0,76 0,49 0,30 0,22 0,15 0,10 0,08 0,05 0,03
R 99,87 78,35 34,60 27,15 10,37 8,13 3,59 2,82 1,25 0,98 0,41 0,32 0,18 0,14 0,08 0,06 0,03 0,02 0,02 0,01 0,00 0,00 0,00 0,00
0,60
V 3,69 2,36 1,42 0,91 0,58 0,36 0,26 0,18 0,12 0,09 0,06 0,04
0,70 R 130,80 102,62 45,32 35,55 13,58 10,65 4,70 3,69 1,64 1,29 0,54 0,42 0,24 0,19 0,10 0,08 0,04 0,03 0,02 0,02 0,01 0,01 0,00 0,00
V 4,30 2,75 1,66 1,06 0,68 0,43 0,30 0,21 0,14 0,11 0,07 0,04
0,80 R 165,23 129,63 57,25 44,91 17,15 13,45 5,94 4,66 2,07 1,63 0,68 0,53 0,30 0,23 0,12 0,10 0,05 0,04 0,03 0,02 0,01 0,01 0,00 0,00
V 4,91 3,15 1,89 1,21 0,78 0,49 0,34 0,24 0,16 0,12 0,08 0,05
0,90 R 203,05 159,30 70,35 55,20 21,07 16,53 7,30 5,73 2,55 2,00 0,83 0,65 0,37 0,29 0,15 0,12 0,06 0,05 0,03 0,03 0,01 0,01 0,00 0,00
V 5,53 3,54 2,13 1,36 0,87 0,55 0,39 0,27 0,18 0,14 0,08 0,05
1,00 R 84,60 66,37 25,34 19,88 8,78 6,89 3,06 2,40 1,00 0,79 0,44 0,35 0,18 0,14 0,07 0,06 0,04 0,03 0,01 0,01 0,00 0,00
V 3,93 2,37 1,51 0,97 0,61 0,43 0,30 0,20 0,15 0,09 0,06
R 116,39 91,32 34,87 27,35 12,08 9,48 4,21 3,31 1,38 1,08 0,61 0,48 0,25 0,20 0,10 0,08 0,05 0,04 0,02 0,01 0,01 0,00
1,20
V 4,72 2,84 1,82 1,17 0,73 0,52 0,36 0,24 0,19 0,11 0,07
1,40 R 152,43 119,59 45,66 35,82 15,82 12,41 5,52 4,33 1,81 1,42 0,80 0,63 0,33 0,26 0,13 0,10 0,07 0,05 0,02 0,02 0,01 0,01
V 5,50 3,31 2,12 1,36 0,85 0,60 0,42 0,28 0,22 0,13 0,08
R 57,68 45,25 19,99 15,68 6,97 5,47 2,28 1,79 1,01 0,79 0,42 0,33 0,16 0,13 0,09 0,07 0,03 0,02 0,01 0,01
1,60
V 3,79 2,42 1,56 0,97 0,69 0,48 0,32 0,25 0,15 0,10
1,80 R 70,89 55,61 24,56 19,27 8,57 6,72 2,80 2,20 1,24 0,97 0,52 0,40 0,20 0,16 0,11 0,09 0,03 0,03 0,01 0,01
V 4,26 2,73 1,75 1,09 0,77 0,54 0,36 0,28 0,17 0,11
2,00 R 85,24 66,87 29,53 23,17 10,30 8,08 3,37 2,64 1,49 1,17 0,62 0,49 0,24 0,19 0,13 0,10 0,04 0,03 0,01 0,01
V 4,73 3,03 1,94 1,21 0,86 0,60 0,40 0,31 0,19 0,12
R 100,71 79,01 34,89 27,38 12,17 9,55 3,98 3,12 1,76 1,38 0,73 0,58 0,28 0,22 0,15 0,12 0,05 0,04 0,02 0,01
2,20
V 5,21 3,33 2,14 1,34 0,95 0,66 0,44 0,34 0,21 0,13
2,40 R 117,27 92,01 40,63 31,88 14,17 11,12 4,64 3,64 2,05 1,61 0,85 0,67 0,33 0,26 0,18 0,14 0,06 0,04 0,02 0,02
V 5,68 3,64 2,33 1,46 1,03 0,71 0,48 0,37 0,23 0,15
R 46,74 36,67 16,30 12,79 5,33 4,18 2,36 1,85 0,98 0,77 0,38 0,30 0,21 0,16 0,06 0,05 0,02 0,02
2,60
V 3,94 2,53 1,58 1,12 0,77 0,52 0,40 0,25 0,16
2,80 R 53,22 41,75 18,56 14,56 6,07 4,76 2,68 2,10 1,12 0,88 0,43 0,34 0,24 0,18 0,07 0,06 0,03 0,02
V 4,24 2,72 1,70 1,21 0,83 0,56 0,43 0,26 0,17
3,00 R 60,04 47,11 20,94 16,43 6,85 5,37 3,03 2,37 1,26 0,99 0,49 0,38 0,27 0,21 0,08 0,06 0,03 0,02
V 4,54 2,92 1,82 1,29 0,89 0,60 0,46 0,28 0,18
36
