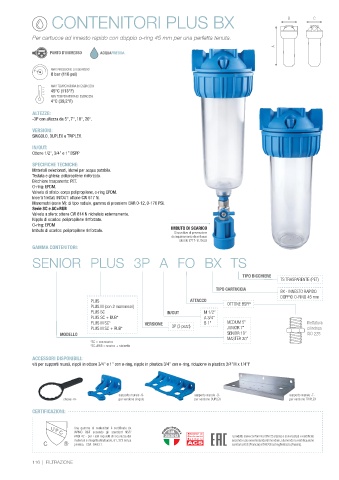

Page 117 - ATLAS FILTRI - CATALISTINO 48

CONTENITORI PLUS BX B C

Per cartucce ad innesto rapido con doppio o-ring 45 mm per una perfetta tenuta.
A
PUNTO D’INGRESSO ACQUAFREDDA

MAX PRESSIONE DI ESERCIZIO
8 bar (116 psi)

MAX TEMPERATURA DI ESERCIZIO
45°C (113°F)
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)

ALTEZZE:
-3P con altezza da 5”, 7”, 10”, 20”.
VERSIONI:
SINGOLO, DUPLEX e TRIPLEX.
IN/OUT:
Ottone 1/2”, 3/4” e 1” BSPP
SPECIFICHE TECNICHE:
Materiali selezionati, idonei per acqua potabile.
Testata e ghiera: polipropilene rinforzato.
Bicchiere trasparente: PET.
O-ring: EPDM.
Valvola di sfiato: corpo polipropilene, o-ring EPDM.
Inserti filettati IN/OUT: ottone CW 617 N.
Manometri (serie M): di tipo radiale, gamma di pressione BAR 0-12, 0-170 PSI.
Serie SC e SC+RUB
Valvola a sfera: ottone CW 614 N nichelato esternamente.
Nipplo di scarico: polipropilene rinforzato.
O-ring: EPDM
Imbuto di scarico: polipropilene rinforzato. IMBUTO DI SCARICO
Dispositivo di prevenzione
da inquinamento da reflusso
UNI EN 1717-11/2002
GAMMA CONTENITORI:
SENIOR PLUS 3P A FO BX TS

TIPO BICCHIERE
TS TRASPARENTE (PET)
TIPO CARTUCCIA BX - INNESTO RAPIDO
DOPPIO O-RING 45 mm
PLUS ATTACCO OTTONE BSPP
PLUS M (con 2 manometri)
PLUS SC IN/OUT M 1/2”
PLUS SC + RUB* A 3/4”
PLUS M SC* VERSIONE B 1” MEDIUM 5” filettatura
PLUS M SC + RUB* 3P (3 pezzi) JUNIOR 7” cilindrica
MODELLO SENIOR 10” ISO 228
MASTER 20”
*SC = con scarico
*SC+RUB = scarico + rubinetto
ACCESSORI DISPONIBILI:
viti per supporti murali, nippli in ottone 3/4” e 1” con o-ring, nipplo in plastica 3/4” con o-ring, riduzione in plastica 3/4”M x 1/4”F

supporto murale -S- supporto murale -D- supporto murale -T-
chiave -N- per versione singola per versione DUPLEX per versione TRIPLEX
CERTIFICAZIONI:

Una gamma di contenitori è certificata da
IAPMO R&T secondo gli standard NSF/
ANSI 42 - per i soli requisiti di sicurezza dei I prodotti sono conformi al DM 25 (Italia) e sono testati e certificati
materiali e integrità strutturale, 61, 372 senza secondo i più severi standard mondiali, ottenendo la certificazione
piombo, CSA B483.1. sanitaria ACS (Francia) e EAC/Ghostreghistrazia (Russia).

116 | FILTRAZIONE
