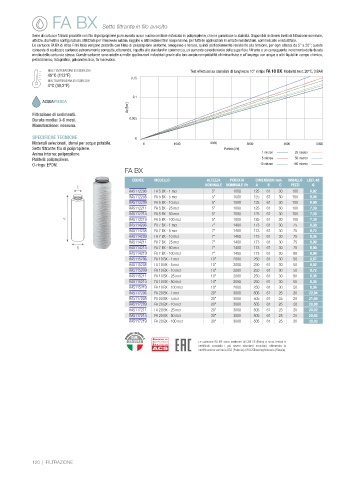

FA BX Setto filtrante in filo avvolto
Serie di cartucce filtranti prodotte con filo di polipropilene puro avvolto su un nucleo centrale rinforzato in polipropilene, che ne garantisce la stabilità. Disponibili in diversi livelli di filtrazione nominale,
altezze, diametri e configurazioni. Utilizzate per rimuovere sabbia, ruggine e altri sedimenti in sospensione, per tutte le applicazioni in ambito residenziale, commerciale e industriale.
Le cartucce FA BX di Atlas Filtri Italia vengono prodotte con filato di polipropilene uniforme, omogeneo e tenace, quindi particolarmente resistente alla torsione, per ogni altezza da 5” a 20”; questo
consente di realizzare cartucce estremamente compatte, ottenendo, rispetto allo standard in commercio, un aumento considerevole della superficie filtrante e un conseguente incremento della durata
media della cartuccia stessa. Queste cartucce sono adatte a molte applicazioni industriali grazie alla loro ampia compatibilità chimica-fisica e all’impiego con acqua o altri liquidi in campo chimico,
petrolchimico, fotografico, galvanotecnico, farmaceutico.

MAX TEMPERATURA DI ESERCIZIO Test effettuati su campioni di lunghezza 10” di tipo FA 10 BX. Modalità test: 20°C, 3 BAR
45°C (113°F) 0,15
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)
0,1
ACQUAFREDDA
Δp [bar]
Filtrazione di sedimenti.
Durata media: 3-6 mesi. 0,005
Manutenzione: nessuna.
SPECIFICHE TECNICHE 0
Materiali selezionati, idonei per acqua potabile. 0 1000 2000 3000 4000 5000
Setto filtrante: filo di polipropilene. Portata [l/h]
Anima interna: polipropilene. 1 micron 25 micron
Piattelli: polipropilene. 5 micron 50 micron
O-rings: EPDM. 10 micron 100 micron
FA BX

CODICE MODELLO ALTEZZA PORTATA DIMENSIONI mm IMBALLO LIST. 48
NOMINALE NOMINALE l/h A B C PEZZI €
C
RA5112206 FA 5 BX - 1 mcr 5” 1000 125 61 30 100 9,02
RA5112208 FA 5 BX - 5 mcr 5” 1000 125 61 30 100 8,36
RA5112209 FA 5 BX - 10 mcr 5” 1000 125 61 30 100 8,00
RA5112211 FA 5 BX - 25 mcr 5” 1000 125 61 30 100 7,39
RA5112214 FA 5 BX - 50 mcr 5” 1000 125 61 30 100 7,39
A RA5112219 FA 5 BX - 100 mcr 5” 1000 125 61 30 100 7,39
RA5114206 FA 7 BX - 1 mcr 7” 1400 173 61 30 75 9,38
RA5114208 FA 7 BX - 5 mcr 7” 1400 173 61 30 75 8,72
RA5114209 FA 7 BX - 10 mcr 7” 1400 173 61 30 75 8,36
RA5114211 FA 7 BX - 25 mcr 7” 1400 173 61 30 75 8,00
B RA5114214 FA 7 BX - 50 mcr 7” 1400 173 61 30 75 8,00
RA5114219 FA 7 BX - 100 mcr 7” 1400 173 61 30 80 8,00
RA5115206 FA 10 BX - 1 mcr 10” 2000 250 61 30 50 9,67
RA5115208 FA 10 BX - 5 mcr 10” 2000 250 61 30 50 9,02
RA5115209 FA 10 BX - 10 mcr 10” 2000 250 61 30 50 8,72
RA5115211 FA 10 BX - 25 mcr 10” 2000 250 61 30 50 8,36
RA5115214 FA 10 BX - 50 mcr 10” 2000 250 61 30 50 8,36
RA5115219 FA 10 BX - 100 mcr 10” 2000 250 61 30 50 8,36
RA5117206 FA 20 BX - 1 mcr 20” 3000 505 61 25 20 22,84
RA5117208 FA 20 BX - 5 mcr 20” 3000 505 61 25 20 21,09
RA5117209 FA 20 BX - 10 mcr 20” 3000 505 61 25 20 20,08
RA5117211 FA 20 BX - 25 mcr 20” 3000 505 61 25 20 20,02
RA5117214 FA 20 BX - 50 mcr 20” 3000 505 61 25 20 20,02
RA5117219 FA 20 BX - 100 mcr 20” 3000 505 61 25 20 20,02

Le cartucce FA BX sono conformi al DM 25 (Italia) e sono testati e
certificati secondo i più severi standard mondiali, ottenendo la
certificazione sanitaria ACS (Francia) e EAC/Ghostreghistrazia (Russia).
