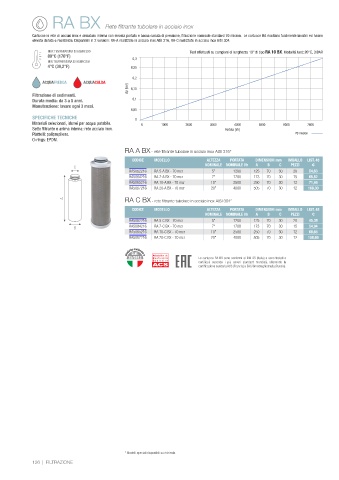

Page 127 - ATLAS FILTRI - CATALISTINO 48
P. 127

RA BX  Rete filtrante tubolare in acciaio inox
                 Cartucce in rete di acciaio inox e armatura interna con elevata portata e bassa caduta di pressione, filtrazione nominale standard 70 micron.  Le cartucce RA risultano facilmente lavabili ed hanno
                 elevata durata e resistenza. Disponibili in 2 versioni: RA-A realizzate in acciaio inox AISI 316, RA-C realizzato in acciaio inox AISI 304.
                      MAX TEMPERATURA DI ESERCIZIO                      Test effettuati su campioni di lunghezza 10” di tipo RA 10 BX. Modalità test: 20°C, 3 BAR
                      80°C (176°F)                  0,3
                      MIN TEMPERATURA DI ESERCIZIO
                      4°C (39,2°F)                 0,25
                                                    0,2
                    ACQUAFREDDA   ACQUACALDA
                                                  Δp [bar]  0,15
                 Filtrazione di sedimenti.
                 Durata media: da 3 a 5 anni.       0,1
                 Manutenzione: lavare ogni 3 mesi.
                                                   0,05
                 SPECIFICHE TECNICHE                 0
                 Materiali selezionati, idonei per acqua potabile.   0  1000  2000  3000  4000  5000     6000    7000
                 Setto filtrante e anima interna: rete acciaio inox.                Portata [l/h]
                 Piattelli: polipropilene.                                                                   70 micron
                 O-rings: EPDM.
                                                 RA A BX - rete filtrante tubolare in acciaio inox AISI 316*
                                                    CODICE  MODELLO           ALTEZZA   PORTATA  DIMENSIONI mm  IMBALLO  LIST. 48
                                                                             NOMINALE  NOMINALE l/h  A          B          C  PEZZI  €
                               C
                                                   RA5062216  RA 5-A BX - 70 mcr  5”   1200   125  70  30   20    54,63
                                                   RA5064216  RA 7-A BX - 70 mcr  7”   1700   173  70  30   15    65,52
                                                   RA5065216  RA 10-A BX - 70 mcr  10”  2500  250  70  30   12    71,46
                                                   RA5067216  RA 20-A BX - 70 mcr  20”  4000  505  70  30   12   168,30

                           A
                                                 RA C BX - rete filtrante tubolare in acciaio inox AISI 304*
                                                    CODICE  MODELLO           ALTEZZA   PORTATA  DIMENSIONI mm  IMBALLO  LIST. 48
                                                                             NOMINALE  NOMINALE l/h  A          B          C  PEZZI  €
                                                   RA5082216  RA 5-C BX - 70 mcr  5”   1200   125  70  30   20    45,38
                                                   RA5084216  RA 7-C BX - 70 mcr  7”   1700   173  70  30   15    54,94
                               B
                                                   RA5085216  RA 10-C BX - 70 mcr  10”  2500  250  70  30   12    68,65
                                                   RA5087216  RA 20-C BX - 70 mcr  20”  4000  505  70  30   12   158,69


                                                                           Le cartucce RA BX sono conformi al DM 25 (Italia) e sono testati e
                                                                           certificati secondo i più severi standard mondiali, ottenendo  la
                                                                           certificazione sanitaria ACS (Francia) e EAC/Ghostreghistrazia (Russia).






































                                                 * Modelli speciali disponibili su richiesta
