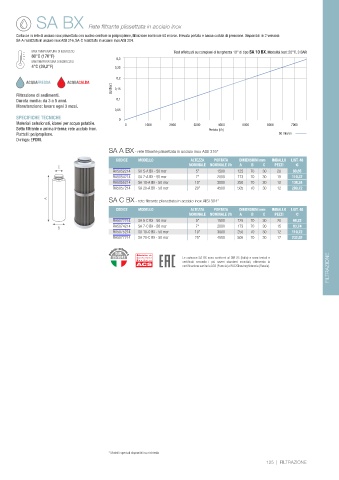

Page 126 - ATLAS FILTRI - CATALISTINO 48

SA BX Rete filtrante plissettata in acciaio inox
Cartucce in rete di acciaio inox plissettata con nucleo centrale in polipropilene, filtrazione nominale 50 micron. Elevata portata e bassa caduta di pressione. Disponibili in 2 versioni:
SA-A realizzata in acciaio inox AISI 316, SA-C realizzata in acciaio inox AISI 304.
MAX TEMPERATURA DI ESERCIZIO Test effettuati su campioni di lunghezza 10” di tipo SA 10 BX. Modalità test: 20°C, 3 BAR
80°C (176°F) 0,3
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F) 0,25
0,2
ACQUAFREDDA ACQUACALDA
Δp [bar] 0,15
Filtrazione di sedimenti.
Durata media: da 3 a 5 anni. 0,1
Manutenzione: lavare ogni 3 mesi.
0,05
SPECIFICHE TECNICHE 0
Materiali selezionati, idonei per acqua potabile. 0 1000 2000 3000 4000 5000 6000 7000
Setto filtrante e anima interna: rete acciaio inox. Portata [l/h]
Piattelli: polipropilene. 50 micron
O-rings: EPDM.
SA A BX - rete filtrante plissettata in acciaio inox AISI 316*
CODICE MODELLO ALTEZZA PORTATA DIMENSIONI mm IMBALLO LIST. 48
NOMINALE NOMINALE l/h A B C PEZZI €
C
RA5052214 SA 5-A BX - 50 mcr 5” 1500 125 70 30 20 88,65
RA5054214 SA 7-A BX - 50 mcr 7” 2000 173 70 30 15 110,37
RA5055214 SA 10-A BX - 50 mcr 10” 3000 250 70 30 12 138,24
RA5057214 SA 20-A BX - 50 mcr 20” 4500 505 70 30 12 289,72

A
SA C BX - rete filtrante plissettata in acciaio inox AISI 304*
CODICE MODELLO ALTEZZA PORTATA DIMENSIONI mm IMBALLO LIST. 48
NOMINALE NOMINALE l/h A B C PEZZI €
RA5072214 SA 5-C BX - 50 mcr 5” 1500 125 70 30 20 68,22
RA5074214 SA 7-C BX - 50 mcr 7” 2000 173 70 30 15 83,74
B
RA5075214 SA 10-C BX - 50 mcr 10” 3000 250 70 30 12 110,72
RA5077214 SA 20-C BX - 50 mcr 20” 4500 505 70 30 12 232,02

FILTRAZIONE
Le cartucce SA BX sono conformi al DM 25 (Italia) e sono testati e
certificati secondo i più severi standard mondiali, ottenendo la
certificazione sanitaria ACS (Francia) e EAC/Ghostreghistrazia (Russia).

* Modelli speciali disponibili su richiesta
125 | FILTRAZIONE
