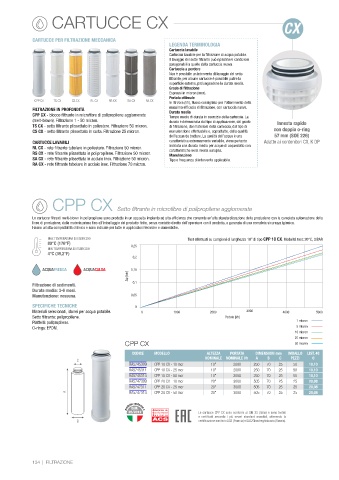

Page 135 - ATLAS FILTRI - CATALISTINO 48
P. 135

CARTUCCE CX                                                                       CX




                 CARTUCCE PER FILTRAZIONE MECCANICA
                                                                 LEGENDA TERMINOLOGIA
                                                                 Cartuccia lavabile
                                                                 Cartuccia lavabile per la filtrazione di acqua potabile.
                                                                 Il lavaggio del setto filtrante può ripristinare condizioni
                                                                 paragonabili a quelle della cartuccia nuova.
                                                                 Cartuccia a perdere
                                                                 Non è possibile un intervento di lavaggio del setto
                                                                 filtrante; per alcune cartucce è possibile pulire la
                                                                 superficie esterna, prolungandone la durata media.
                                                                 Grado di filtrazione
                                                                 Espressi in micron (mcr).
                                                                 Portata ottimale
                 CPP CX  TS CX  CS CX  RL CX  RS CX  SA CX  RA CX
                                                                 In litri/ora (l/h), flusso consigliato per l’ottenimento della
                 FILTRAZIONE IN PROFONDITÀ                       massima efficacia di filtrazione, con cartuccia nuova.
                                                                 Durata media
                 CPP CX - blocco filtrante in microfibre di polipropilene agglomerate   Tempo medio di durata in esercizio della cartuccia. La
                 (melt-blown). Filtrazione 1 - 50 micron.        durata è determinata dal tipo di applicazione, dal grado   Innesto rapido
                 TS CX - setto filtrante plissettato in poliestere. Filtrazione 50 micron.  di filtrazione, dal materiale della cartuccia, dal tipo di
                 CS CX - setto filtrante plissettato in carta. Filtrazione 25 micron.  manutenzione effettuabile e, soprattutto, dalla qualità   con doppio o-ring
                                                                 dell’acqua da trattare. La qualità dell’acqua è una   57 mm (SOE 226)
                 CARTUCCE LAVABILI                               caratteristica estremamente variabile, viene pertanto   Adatte ai contenitori CX, K DP
                 RL CX - rete filtrante tubolare in poliestere. Filtrazione 50 micron.  indicata una durata media per acque di acquedotto con
                                                                 caratteristiche nella media europea.
                 RS CX - rete filtrante plissettata in polipropilene. Filtrazione 50 micron.   Manutenzione
                 SA CX - rete filtrante plissettata in acciaio inox. Filtrazione 50 micron.  Tipo e frequenza di intervento applicabile.
                 RA CX - rete filtrante tubolare in acciaio inox. Filtrazione 70 micron.







                        CPP CX  Setto filtrante in microfibre di polipropilene agglomerate
                 Le c artucce filtranti melt-blown in polipropilene sono prodotte in un apposito impianto ad alta efficienza che consente un’alta standardizzazione della produzione con la completa automazione della
                 linea di produzione, dalla materia prima fino all’imballaggio del prodotto finito, senza contatto diretto dell’operatore con il prodotto, a garanzia di una completa sicurezza igienica.
                 Hanno un’alta compatibilità chimica e sono indicate per tutte le applicazioni tecniche e domestiche.
                      MAX TEMPERATURA DI ESERCIZIO                     Test effettuati su campioni di lunghezza 10” di tipo CPP 10 CX. Modalità test: 20°C, 3 BAR
                      80°C (176°F)
                                                   0,25
                      MIN TEMPERATURA DI ESERCIZIO
                      4°C (39,2°F)
                                                    0,2
                    ACQUAFREDDA   ACQUACALDA       0,15
                                                  Δp [bar]
                 Filtrazione di sedimenti.          0,1
                 Durata media: 3-6 mesi.
                 Manutenzione: nessuna.            0,05
                 SPECIFICHE TECNICHE                 0
                 Materiali selezionati, idonei per acqua potabile.   0  1000   2000         3000         4000       5000
                 Setto filtrante: polipropilene.                                    Portata [l/h]
                 Piattelli: polipropilene.                                                                   1 micron
                 O-rings: EPDM.                                                                              5 micron
                                                                                                             10 micron
                                                                                                             25 micron
                                                 CPP CX                                                      50 micron

                                                    CODICE  MODELLO           ALTEZZA   PORTATA  DIMENSIONI mm  IMBALLO  LIST. 48
                                                                             NOMINALE  NOMINALE l/h  A          B          C  PEZZI  €
                                C
                                                   RA5745309  CPP 10 CX - 10 mcr  10”  2000   250  70  25   50    10,10
                                                   RA5745311  CPP 10 CX - 25 mcr  10”  2000   250  70  25   50    10,10
                                                   RA5745314  CPP 10 CX - 50 mcr  10”  2000   250  70  25   50    10,10
                                                   RA5747309  CPP 20 CX - 10 mcr  20”  3000   505  70  25   25    20,08
                                                   RA5747311  CPP 20 CX - 25 mcr  20”  3000   505  70  25   25    20,08
                            A                      RA5747314  CPP 20 CX - 50 mcr  20”  3000   505  70  25   25    20,08



                                                                           Le cartucce CPP CX sono conformi al DM 25 (Italia) e sono testati
                                                                           e certificati secondo i più severi standard mondiali, ottenendo la
                                B                                          certificazione sanitaria ACS (Francia) e EAC/Ghostreghistrazia (Russia).
