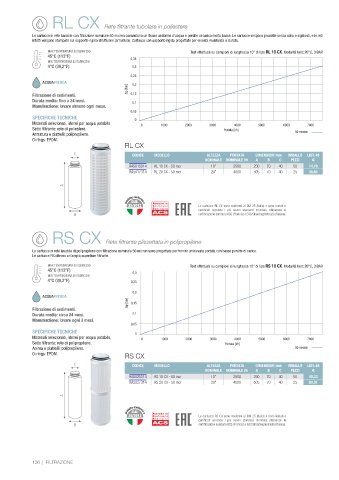

Page 137 - ATLAS FILTRI - CATALISTINO 48

RL CX Rete filtrante tubolare in poliestere
Le cartucce in rete lavabile con filtrazione nominale 50 micron consentono un flusso uniforme d’acqua e perdite di carico molto basse. Le cartucce vengono prodotte senza colla e sigillanti, e le reti
infatti vengono stampate sul supporto rigido strutturale (armatura). Cartucce con supporto rigido progettate per elevata resistenza e durata.
MAX TEMPERATURA DI ESERCIZIO Test effettuati su campioni di lunghezza 10” di tipo RL 10 CX. Modalità test: 20°C, 3 BAR
45°C (113°F) 0,35
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F) 0,3
0,25
ACQUAFREDDA 0,2
Δp [bar]
Filtrazione di sedimenti. 0,15
Durata media: fino a 24 mesi. 0,1
Manutenzione: lavare almeno ogni mese.
0,05
SPECIFICHE TECNICHE 0
Materiali selezionati, idonei per acqua potabile. 0 1000 2000 3000 4000 5000 6000 7000
Setto filtrante: rete di poliestere. Portata [l/h] 50 micron
Armatura e piattelli: polipropilene.
O-rings: EPDM.
RL CX
C CODICE MODELLO ALTEZZA PORTATA DIMENSIONI mm IMBALLO LIST. 48
NOMINALE NOMINALE l/h A B C PEZZI €
RA5015314 RL 10 CX - 50 mcr 10” 2500 250 70 40 50 14,78
RA5017314 RL 20 CX - 50 mcr 20” 4000 505 70 40 25 35,65

A

Le cartucce RL CX sono conformi al DM 25 (Italia) e sono testati e
certificati secondo i più severi standard mondiali, ottenendo la
B certificazione sanitaria ACS (Francia) e EAC/Ghostreghistrazia (Russia).

RS CX Rete filtrante plissettata in polipropilene
Le cartucce in rete lavabile di polipropilene con filtrazione nominale 50 micron sono progettate per fornire un’elevata portata con basse perdite di carico.
Le cartucce RS offrono un’ampia superficie filtrante.
MAX TEMPERATURA DI ESERCIZIO Test effettuati su campioni di lunghezza 10” di tipo RS 10 CX. Modalità test: 20°C, 3 BAR
45°C (113°F)
0,3
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F) 0,25
0,2
ACQUAFREDDA
Δp [bar] 0,15
Filtrazione di sedimenti.
Durata media: circa 24 mesi. 0,1
Manutenzione: lavare ogni 3 mesi.
0,05
SPECIFICHE TECNICHE 0
Materiali selezionati, idonei per acqua potabile. 0 1000 2000 3000 4000 5000 6000 7000
Setto filtrante: rete di polipropilene. Portata [l/h]
Anima e piattelli: polipropilene. 50 micron
O-rings: EPDM. RS CX
C CODICE MODELLO ALTEZZA PORTATA DIMENSIONI mm IMBALLO LIST. 48
NOMINALE NOMINALE l/h A B C PEZZI €
RA5025314 RS 10 CX - 50 mcr 10” 2500 250 70 40 50 40,33
RA5027314 RS 20 CX - 50 mcr 20” 4000 505 70 40 25 83,31

A

Le cartucce RS CX sono conformi al DM 25 (Italia) e sono testati e
certificati secondo i più severi standard mondiali, ottenendo la
B certificazione sanitaria ACS (Francia) e EAC/Ghostreghistrazia (Russia).

136 | FILTRAZIONE
