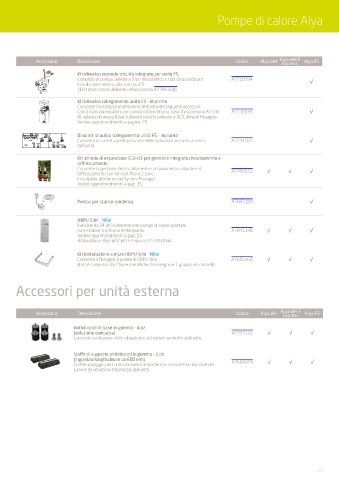

Page 19 - BAXI - ALYA WH - WH E - FS - FS SLIM

Pompe di calore Alya

Accessorio Descrizione Codice Alya WH Alya WH E Alya FS
Express
Kit idraulico secondo circuito integrato per unità FS
Completo di pompa, valvola a 3 vie miscelatrice e tubi di raccordo per A7718394 √
installazione interna alla stuttura FS.
(il kit deve essere abbinato all'accessorio A7785338).

Kit idraulico collegamento unità FS - impianto
Consente l’installazione all’interno dell’unità dei seguenti accessori:
carica manuale impianto con valvola di non ritorno, vaso d’espansione ACS da A7730594 √
8l, valvola sicurezza 8 bar, rubinetti circuito primario e ACS, dima di fissaggio.
Vedere approfondimento a pagina. 20.

6 5 4 1 55 54 163 55
28 Ingresso San. Dima kit idraulico collegamento unità FS - impianto
88 10 8 2 25
9 7 3 5 G3/4"
G3/4" G3/4" G1" G1"
Vista dall'alto 6 4 1 Consente la corretta predisposizione delle tubazioni anche in assenza A7744505 √
Mandata San. Ritorno Risc.
1420 Ritorno Mandata Mandata Risc.
GAS alla caldaia dalla caldaia
5/8" LIQUIDO I L U Q I DO 1380 G3/4" G3/4"
1250 3/8" 3 8 / " 1250 10 dell’unità.
8 7 3 2
7730653
Kit scheda di espansione SCB-01 per gestione integrata riscaldamento e
raffrescamento
Consente la gestione del riscaldamento con pavimento radiante e il A7789521 √ √ √
raffrescamento con fan coil, fino a 2 zone.
Installabile all'interno del System Manager.
Vedere approfondimento a pag. 35.
Pompa per scarico condensa A7687189 √
UBPU Slim NEW
Inerziale da 34 litri coibentato per pompe di calore splittate.
Da installare sul ritorno dell’impianto. A7841198 √ √ √
Vedere approfondimento a pag. 33.
Abbinabile a: Alya WH/ WH E Express/ FS 4/6/8 kW
Kit installazione a muro UBPU Slim NEW
Consente il fissaggio a parete di UBPU Slim. A7855160 √ √ √
(il kit è composto da 2 barre metalliche di sostegno e 1 gruppo viti-tasselli)

Accessori per unità esterna

Accessorio Descrizione Codice Alya WH Alya WH E Alya FS
Express
Antivibranti di base in gomma - 4 pz
(soluzione compatta) A7777121 √ √ √
Consente la riduzione delle vibrazioni e del rumore prodotto dall’unità.

Staffe di supporto antivibranti in gomma - 2 pz
(ingombro longitudinale da 600 mm)
Stabile appoggio per l’unità da eventi atmosferici e consente la riduzione del A7694974 √ √ √
rumore da vibrazioni trasmesse dall’unità.

19
