Page 17 - BAXI - ALYA WH - WH E - FS - FS SLIM
P. 17

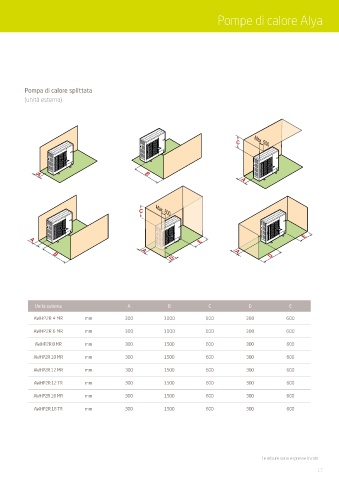

Pompe di calore Alya
Pompa di calore splittata
(unità esterna)
C Max. 500
A B
A
C Max. 500
E
A
E
A
A
B D
D
Unità esterna A B C D E
AWHP2R 4 MR mm 300 1000 600 300 600
AWHP2R 6 MR mm 300 1000 600 300 600
AWHP2R 8 MR mm 300 1500 600 300 600
AWHP2R 10 MR mm 300 1500 600 300 600
AWHP2R 12 MR mm 300 1500 600 300 600
AWHP2R 12 TR mm 300 1500 600 300 600
AWHP2R 16 MR mm 300 1500 600 300 600
AWHP2R 16 TR mm 300 1500 600 300 600
Le misure sono espresse in mm
17
