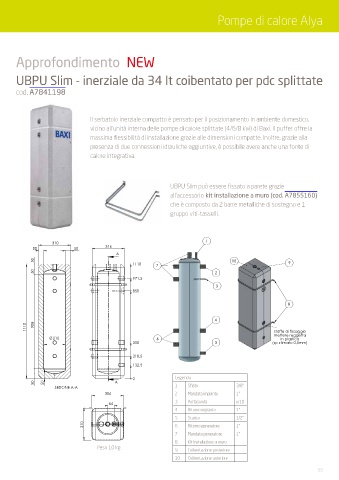

Pompe di calore Alya
Approfondimento NEW
UBPU Slim - inerziale da 34 lt coibentato per pdc splittate
cod. A7841198
Il serbatoio inerziale compatto è pensato per il posizionamento in ambiente domestico,
vicino all’unità interna delle pompe di calore splittate (4/6/8 kW) di Baxi. Il puffer offre la
massima flessibilità di installazione grazie alle dimensioni compatte. Inoltre, grazie alla
presenza di due connessioni idrauliche aggiuntive, è possibile avere anche una fonte di
calore integrativa.
UBPU Slim può essere fissato a parete grazie
all’accessorio kit installazione a muro (cod. A7855160)
che è composto da 2 barre metalliche di sostegno e 1
gruppo viti-tasselli.
310 1
50 50 316
A
50 1110 7 10 9
50 2
971,5
3
850
8
4
1110 908 staffe di fissaggio
210 6 mettere reggetta
in plastica
350 5 (sp stimato 0,5mm)
218,5
132,5
0 Legenda
50 50 A 1 Sfiato 3/8’’
SEZIONE A-A
306 2 Mandata impianto 1’’
64 3 Portasonda ø 10
4 Ritorno impianto 1’’
5 Scarico 1/2’’
310 6 Ritorno generatore 1’’
7 Mandata generatore 1’’
8 Kit installazione a muro
Peso 10 kg 9 Coibentazione posteriore
10 Coibentazione anteriore
