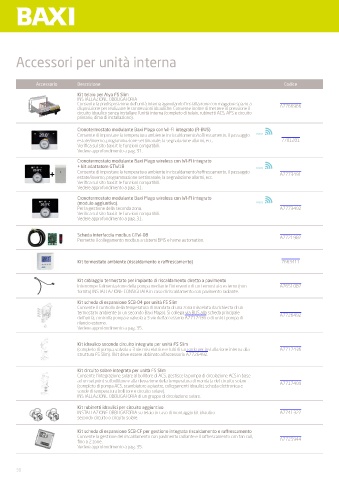

Page 30 - BAXI - ALYA WH - WH E - FS - FS SLIM

Accessori per unità interna

Accessorio Descrizione Codice
Kit telaio per Alya FS Slim
INSTALLAZIONE OBBLIGATORIA
Consente la predisposizione dell’unità interna agevolando l’installazione con maggiore spazio a A7766966
disposizione per realizzare le connessioni idrauliche. Consente inoltre di mettere in pressione il
circuito idraulico senza installare l’unità interna (completo di telaio, rubinetti ACS, AFS e circuito
primario, dima di installazione).

Cronotermostato modulante Baxi Mago con WI-FI integrato (R-BUS)
Consente di impostare la temperatura ambiente in riscaldamento/raffrescamento, il passaggio
estate/inverno, programmazione settimanale, la segnalazione allarmi, ecc. 7701201
Verifica sul sito baxi.it le funzioni compatibili.
Vedere approfondimento a pag. 31.

Cronotermostato modulante Baxi Mago wireless con WI-FI integrato
+ kit adattatore GTW18
+ Consente di impostare la temperatura ambiente in riscaldamento/raffrescamento, il passaggio A7773491
estate/inverno, programmazione settimanale, la segnalazione allarmi, ecc.
Verifica sul sito baxi.it le funzioni compatibili.
Vedere approfondimento a pag. 31.

Cronotermostato modulante Baxi Mago wireless con WI-FI integrato
(modulo aggiuntivo).
Per la gestione della seconda zona. A7773492
Verifica sul sito baxi.it le funzioni compatibili.
Vedere approfondimento a pag. 31.

Scheda interfaccia modbus GTW-08
Permette il collegamento modbus a sistemi BMS e home automation. A7721982

Kit termostato ambiente (riscaldamento e raffrescamento) 7663411

Kit cablaggio termostato per impianto di riscaldamento diretto a pavimento
Interrompe l’alimentazione della pompa mediante l’intervento di un termostato esterno (non A7651087
fornito) INSTALLAZIONE CONSIGLIATA in caso di riscaldamento con pavimento radiante.

Kit scheda di espansione SCB-04 per unità FS Slim
Consente il controllo della temperatura di mandata di una zona miscelata da richiesta di un
termostato ambiente (o un secondo Baxi Mago). Si collega via BUS alla scheda principale
dell’unità, controlla pompa e valvola a 3 vie dell'accessorio A7717436 o di un kit pompa di A7726492
rilancio esterno.
Vedere approfondimento a pag. 35.

Kit idraulico secondo circuito integrato per unità FS Slim
(completo di pompa, valvola a 3 vie miscelatrice e tubi di raccordo per installazione interna alla A7717436
struttura FS Slim). Il kit deve essere abbinato all’accessorio A7726492.

Kit circuito solare integrato per unità FS Slim
Consente l’integrazione solare al bollitore di ACS, gestisce la pompa di circolazione ACS in base
ad un setpoint sul bollitore e alla rilevazione della temperatura di mandata del circuito solare A7717499
(completo di pompa ACS, scambiatore a piastre, collegamenti idraulici, scheda elettronica e
sonde di temperatura bollitore e circuito solare).
INSTALLAZIONE OBBLIGATORIA di un gruppo di circolazione solare.

Kit rubinetti idraulici per circuito aggiuntivo
INSTALLAZIONE OBBLIGATORIA su telaio in caso di montaggio kit idraulico A7741322
secondo circuito o circuito solare.

Kit scheda di espansione SCB-CF per gestione integrata riscaldamento e raffrescamento
Consente la gestione del riscaldamento con pavimento radiante e il raffrescamento con fan coil, A7725944
fino a 2 zone .
Vedere approfondimento a pag. 35.

30
