Pompe di calore aria-acqua splittate inverter a parete

Funzioni di serie
- Riscaldamento, raffrescamento e ACS (valvola a 3 vie e sonda bollitore come accessori a richiesta)
- Funzionamento tramite Baxi Mago o termostati on/off
- Conversione estate/inverno configurabile: da Baxi Mago, da pannello di comando o da contatto esterno (adatto per selettori
esterni o sistemi di domotica)
- Riscaldamento con curve climatiche o a punto fisso, raffrescamento a punto fisso (sonda esterna DI SERIE)
- Gestione di una zona diretta in riscaldamento e raffrescamento
- Gestione resistenza elettrica integrata (versioni E): 1,5 kW per potenze 4-10 kW, 3+3 kW per potenze 12-16 kW
- Gestione caldaia integrativa (versioni H) con funzione backup: funzionamento ibrido secondo logiche di EFFICIENZA ENERGETICA
e CONVENZIENZA DI COSTO tra energia elettrica e gas
- Possibilità di accumulare energia in base a disponibilità energia elettrica da FV
- Modalità silenziosa

Funzioni opzionali
- Gestione seconda zona miscelata (accessorio kit SCB-04)
- Gestione integrata fino a 2 zone indipendenti con impianto per il riscaldamento e per il raffrescamento (accessorio kit SCB-01)

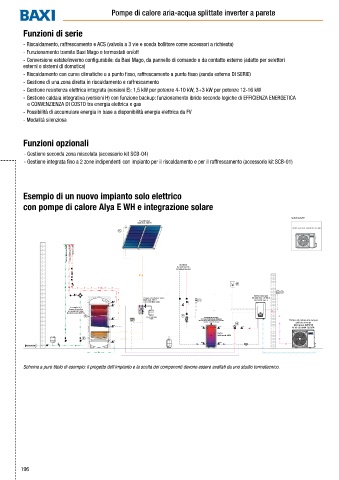

Esempio di un nuovo impianto solo elettrico

con pompe di calore Alya E WH e integrazione solare

VARIANTE
Pannelli Solari
BAXI mod. SB25+V
Unità esterna AWHP2R 4-6 MR
SC
Acqua fredda sanitaria Acqua calda sanitaria
ACQ ACQ RIC Ricircolo ACS
ACQ ACQ RIC
ACQ ACQ RIC
Richieste
riscaldamento
ACQ ACQ condizionamento
ACQ ACQ
ACQ ACQ E I MC
RIC RIC RIC RIC RIC RIC
ACQ ACQ ACQ ACQ ACQ ACQ ACQ RIC SE
System Manager
ACQ ACQ Gruppo circolazione solare integrazione elettrica
BAXI mod. ECO + T1 ALYA WH vers. E
RIC
con centralina solare
ACQ
ACQ
Accumulo ACS
Doppio Serpentino
ACQ per pompa di calore BUS
Tipo BAXI mod. UBHP DC RIC
SB P1 BUS
Accumulo da prevedere
ACQ Vaso Espansione a seconda della tipologia d'impianto,
Solare
alla pompa di calore dovrà essere garantito Pompa di calore aria-acqua
il minimo contenuto d'acqua splittata inverter
ACQ
VD BUS
ACQ BAXI mod. AWHP2R
8-10-12/16MR 12/16TR
ACQ
BUS
ACQ ACQ Puffer
BAXI mod. UBPU
SP BUS
BUS
Linea Acquedotto ACQ ACQ ACQ ACQ ACQ ACQ
ACQ ACQ ACQ ACQ

Schema a puro titolo di esempio: il progetto dell’impianto e la scelta dei componenti devono essere avallati da uno studio termotecnico.
