Pompe di calore aria-acqua splittate inverter a parete

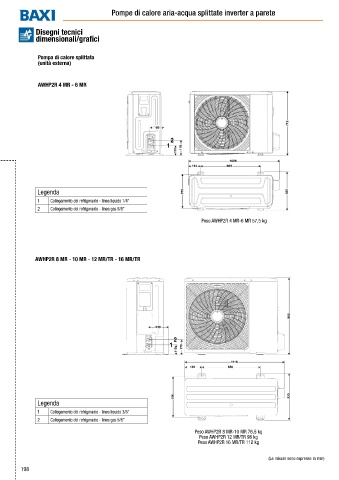

Disegni tecnici
dimensionali/grafici

Pompa di calore splittata
(unità esterna)

AWHP2R 4 MR - 6 MR

712
160
2
1 170
110

1008
134 663

Legenda 375 426
1 Collegamento del refrigerante - linea liquido 1/4’’
2 Collegamento del refrigerante - linea gas 5/8’’

Peso AWHP2R 4 MR-6 MR 57,5 kg

AWHP2R 8 MR - 10 MR - 12 MR/TR - 16 MR/TR

865
230

2
1 170
110

1118
191 656

456 523
Legenda
1 Collegamento del refrigerante - linea liquido 3/8’’
2 Collegamento del refrigerante - linea gas 5/8’’
Peso AWHP2R 8 MR-10 MR 76,5 kg
Peso AWHP2R 12 MR/TR 96 kg
Peso AWHP2R 16 MR/TR 112 kg

(Le misure sono espresse in mm)
