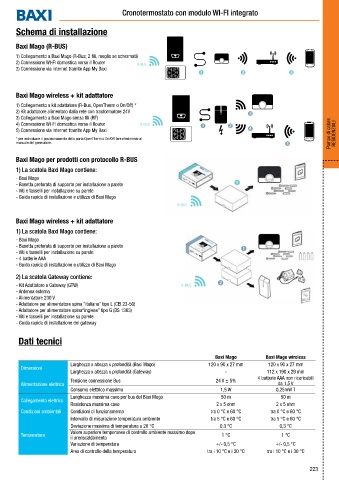

Page 225 - BAXI - LISTINO APRILE 2025

Cronotermostato con modulo WI-FI integrato

Schema di installazione

Baxi Mago (R-BUS)
1) Collegamento a Baxi Mago (R-Bus; 2 fili, meglio se schermati)
2) Connessione WI-FI domestica verso il Router
3) Connessione via internet tramite App My Baxi
n o p

Baxi Mago wireless + kit adattatore

1) Collegamento a kit adattatore (R-Bus, OpenTherm o On/Off) *
2) Kit adattatore alimentato dalla rete con trasformatore 24V p
3) Collegamento a Baxi Mago senza fili (RF)
4) Connessione WI-FI domestica verso il Router n o
5) Connessione via internet tramite App My Baxi q Pompe di calore RESIDENZIALI
* per individuare il posizionamento della porta OpenTherm o On/Off fare riferimento al
manuale del generatore. r

Baxi Mago per prodotti con protocollo R-BUS

1) La scatola Baxi Mago contiene:
- Baxi Mago
- Basetta preforata di supporto per installazione a parete n
- Viti e tasselli per installazione su parete
- Guida rapida di installazione e utilizzo di Baxi Mago

Baxi Mago wireless + kit adattatore
1) La scatola Baxi Mago contiene:
- Baxi Mago
- Basetta preforata di supporto per installazione a parete n
- Viti e tasselli per installazione su parete
- 4 batterie AAA
- Guida rapida di installazione e utilizzo di Baxi Mago
2) La scatola Gateway contiene:
o
- Kit Adattatore o Gateway (GTW)
- Antenna esterna
- Alimentatore 230 V
- Adattatore per alimentatore spina “italiana” tipo L (CEI 23-50)
- Adattatore per alimentatore spina“inglese” tipo G (BS 1363)
- Viti e tasselli per installazione su parete
- Guida rapida di installazione del gateway

Dati tecnici

Baxi Mago Baxi Mago wireless
Larghezza x altezza x profondità (Baxi Mago) 120 x 90 x 27 mm 120 x 90 x 27 mm
Dimensioni
Larghezza x altezza x profondità (Gateway) - 112 x 190 x 29 mm
4 batterie AAA non ricaricabili
Tensione connessione Bus 24 V ± 5%
Alimentazione elettrica da 1,5 V
Consumo elettrico massimo 1,5 W 0,25mW T
Lunghezza massima cavo per bus del Baxi Mago 50 m 50 m
Collegamento elettrico
Resistenza massima cavo 2 x 5 ohm 2 x 5 ohm
Condizioni ambientali Condizioni di funzionamento tra 0 °C e 60 °C tra 0 °C e 60 °C
Intervallo di misurazione temperatura ambiente tra 5 °C e 60 °C tra 5 °C e 60 °C
Deviazione massima di temperatura a 20 °C 0,3 °C 0,3 °C
Valore superiore temporaneo di controllo ambiente massimo dopo
Temperatura 1 °C 1 °C
il preriscaldamento
Variazione di temperatura +/- 0,5 °C +/- 0,5 °C
Area di controllo della temperatura tra i 10 °C e i 30 °C tra i 10 °C e i 30 °C
