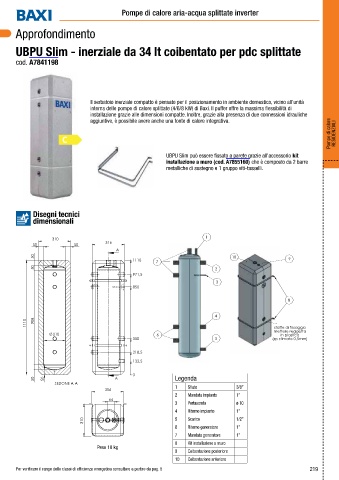

Page 221 - BAXI - LISTINO APRILE 2025

Pompe di calore aria-acqua splittate inverter

Approfondimento

UBPU Slim - inerziale da 34 lt coibentato per pdc splittate

cod. A7841198

Il serbatoio inerziale compatto è pensato per il posizionamento in ambiente domestico, vicino all’unità
interna delle pompe di calore splittate (4/6/8 kW) di Baxi. Il puffer offre la massima flessibilità di
installazione grazie alle dimensioni compatte. Inoltre, grazie alla presenza di due connessioni idrauliche
Pompe di calore RESIDENZIALI
aggiuntive, è possibile avere anche una fonte di calore integrativa.

UBPU Slim può essere fissato a parete grazie all’accessorio kit
installazione a muro (cod. A7855160) che è composto da 2 barre
metalliche di sostegno e 1 gruppo viti-tasselli.

Disegni tecnici
dimensionali

1
310
50 50 316
A
50 1110 7 10 9
50 2
971,5
3
850

8

4
1110 908 staffe di fissaggio
mettere reggetta
210 6 in plastica
350 5 (sp stimato 0,5mm)

218,5
132,5

0
50 50 A Legenda
SEZIONE A-A
306 1 Sfiato 3/8’’
2 Mandata impianto 1’’
64
3 Portasonda ø 10
4 Ritorno impianto 1’’
310 5 Scarico 1/2’’
6 Ritorno generatore 1’’
7 Mandata generatore 1’’
8 Kit installazione a muro
Peso 10 kg
9 Coibentazione posteriore
10 Coibentazione anteriore
Per verificare il range delle classi di efficienza energetica consultare a partire da pag. 5 219
