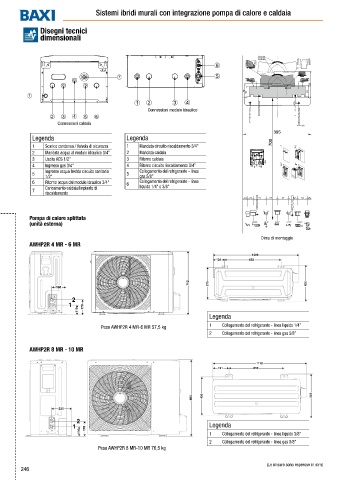

Page 248 - BAXI - LISTINO APRILE 2025

Sistemi ibridi murali con integrazione pompa di calore e caldaia

Disegni tecnici
dimensionali

Connessioni modulo idraulico

Connessioni caldaia

Legenda Legenda
1 Scarico condensa / Valvola di sicurezza 1 Mandata circuito riscaldamento 3/4”
2 Mandata acqua al modulo idraulico 3/4” 2 Mandata caldaia
3 Uscita ACS 1/2” 3 Ritorno caldaia
4 Ingresso gas 3/4” 4 Ritorno circuito riscaldamento 3/4”
Ingresso acqua fredda circuito sanitario Collegamento del refrigerante - linea
5 5
1/2” gas 5/8”
6 Ritorno acqua dal modulo idraulico 3/4” 6 Collegamento del refrigerante - linea
Caricamento caldaia/impianto di liquido 1/4” o 3/8”
7
riscaldamento

Pompa di calore splittata
(unità esterna)

Dima di montaggio
AWHP2R 4 MR - 6 MR

1008
134 663

712 375 426
160
2
1 170
110
Legenda
Peso AWHP2R 4 MR-6 MR 57,5 kg 1 Collegamento del refrigerante - linea liquido 1/4’’
2 Collegamento del refrigerante - linea gas 5/8’’

AWHP2R 8 MR - 10 MR

1118
191 656

865 456 523
230

2
1 170 Legenda
110 1 Collegamento del refrigerante - linea liquido 3/8’’
2 Collegamento del refrigerante - linea gas 5/8’’
Peso AWHP2R 8 MR-10 MR 76,5 kg

(Le misure sono espresse in mm)
