e e caldaia
azione pompa di calor
Sistemi ibridi ad incasso con integ
Sistemi ibridi ad incasso con integrazione pompa di calore e caldaia
r

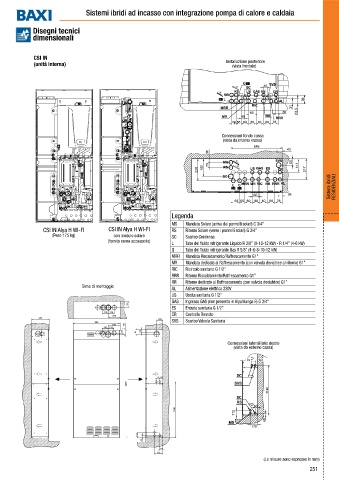

Disegni tecnici
dimensionali

CSI IN
Installazione posteriore
(unità interna) (vista frontale)

Connessioni fondo cassa
(vista da interno cassa)

Sistemi ibridi RESIDENZIALI

Legenda
MS Mandata Solare (arriva dai pannelli solari) G 3/4”
CSI IN Alya H WI-FI CSI IN Alya H WI-FI RS Ritorno Solare (verso i pannelli solari) G 3/4”
(Peso 175 kg) con modulo solare SC Scarico Condensa
(fornito come accessorio)
L Tubo del fluido refrigerante Liquido R 3/8” (8-10-12 kW) - R 1/4” (4-6 kW)
G Tubo del fluido refrigerante Gas R 5/8” (4-6-8-10-12 kW)
MRR Mandata Riscaldamento/Raffrescamento G1”
MR Mandata dedicata al Raffrescamento (con valvola deviatrice al ritorno) G1”
RIC Ricircolo sanitario G 1/2”
RRR Ritorno Riscaldamento/Raffrescamento G1”
RR Ritorno dedicato al Raffrescamento (con valvola deviatrice) G1”
Dima di montaggio
AL Alimentazione elettrica 230V
US Uscita sanitaria G 1/2”
GAS Ingresso GAS (non presente in Alya/Auriga E) G 3/4”
ES Entrata sanitaria G 1/2”
CR Controllo Remoto
SVS Scarico Valvola Sanitaria

Connessioni laterali lato destro
(vista da esterno cassa)

(Le misure sono espresse in mm)
251
251
