Page 25 - BAXI - LISTINO APRILE 2025

Pompe di calore e ibridi COMMERCIALI
Pompe di calore aria-acqua monoblocco inverter trifase

Funzioni di serie

L’unità interna MK System rappresenta l’interfaccia per la regolazione e il controllo delle pompe di calore Auriga HP.

L’unità interna viene fornita come accessorio separato e la sua installazione è obbligatoria in applicazioni stand alone, mentre,
in applicazioni dove è previsto Hybrid/HP manager, è necessario l’utilizzo dell’interfaccia utente pGD HMI.

Le funzionalità principali sono:

- gestione di una o due pompe di calore in cascata (della stessa taglia)
- gestione di una fonte di integrazione: resistenza elettrica o caldaia
- controllo di un circuito diretto in riscaldamento/raffrescamento
- gestione produzione di ACS: comando valvola a 3 vie riscaldamento/acqua calda sanitaria
- gestione di un termostato ambiente (Baxi Mago) collegato via R-BUS
- funzione Smart Grid e fotovoltaico.

Funzioni opzionali

La nuova piattaforma Baxi Space permette di avere un’ampia gamma di dispositivi che comunicano tra di loro in maniera
intelligente.

Le funzionalità disponibili come opzioni sono:
- gestione fino a 3 zone miscelate (tramite SCB-10 e scheda elettronica aggiuntiva CB-10)
- collegamento a sistemi BMS via Modbus (tramite GTW-08)
- collegamento a sistemi BMS via BACnet (tramite GTW-21).

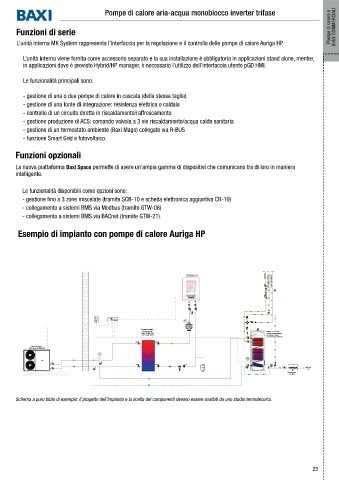

Esempio di impianto con pompe di calore Auriga HP

ZONA D1 Ricircolo ACQ
Acqua fredda sanitaria ACQ Acqua calda sanitaria ACQ
RIC ACQ
ACQ
ACQ
ACQ
ACQ
RIC ACQ
ACQ
RIC RIC
ACQ ACQ
ACQ
E/I MK ACQ
RIC
SYSTEM
P1
ACQ ACQ
ACQ
RIC
Accumulo termico
Riscaldamento RIC Bollitore acqua calda
Acqua Refrigerata sanitaria monoserpentino
BAXI mod. UBPU per pompa di calore
Tipo BAXI mod. UBHP SC
ACQ
Pompa di calore
BAXI mod. AURIGA HP
ACQ
V3
ACQ
SB
ACS A C S
Dalla rete
ACQ idrica
Disconnettore
ACQ ACQ ACQ idraulico
Schema a puro titolo di esempio: il progetto dell’impianto e la scelta dei componenti devono essere avallati da uno studio termotecnico.

23
