Page 282 - BAXI - LISTINO APRILE 2025
P. 282
Cronotermostato con modulo WI-FI integrato

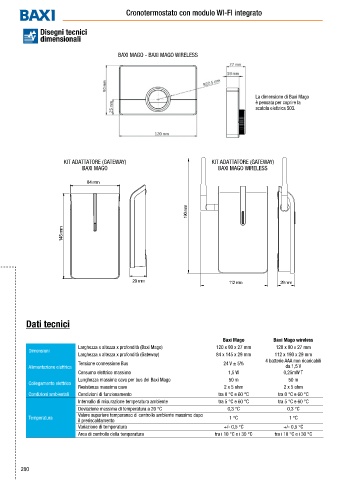

Disegni tecnici
dimensionali
BAXI MAGO - BAXI MAGO WIRELESS
La dimensione di Baxi Mago
è pensata per coprire la
scatola elettrica 503.
KIT ADATTATORE (GATEWAY) KIT ADATTATORE (GATEWAY)
BAXI MAGO BAXI MAGO WIRELESS
84 mm
190 mm
145 mm
29 mm 112 mm 29 mm
Dati tecnici
Baxi Mago Baxi Mago wireless
Larghezza x altezza x profondità (Baxi Mago) 120 x 90 x 27 mm 120 x 90 x 27 mm
Dimensioni
Larghezza x altezza x profondità (Gateway) 84 x 145 x 29 mm 112 x 190 x 29 mm
4 batterie AAA non ricaricabili
Tensione connessione Bus 24 V ± 5%
Alimentazione elettrica da 1,5 V
Consumo elettrico massimo 1,5 W 0,25mW T
Lunghezza massima cavo per bus del Baxi Mago 50 m 50 m
Collegamento elettrico
Resistenza massima cavo 2 x 5 ohm 2 x 5 ohm
Condizioni ambientali Condizioni di funzionamento tra 0 °C e 60 °C tra 0 °C e 60 °C
Intervallo di misurazione temperatura ambiente tra 5 °C e 60 °C tra 5 °C e 60 °C
Deviazione massima di temperatura a 20 °C 0,3 °C 0,3 °C
Valore superiore temporaneo di controllo ambiente massimo dopo
Temperatura 1 °C 1 °C
il preriscaldamento
Variazione di temperatura +/- 0,5 °C +/- 0,5 °C
Area di controllo della temperatura tra i 10 °C e i 30 °C tra i 10 °C e i 30 °C
280
