Cronotermostato con modulo WI-FI integrato

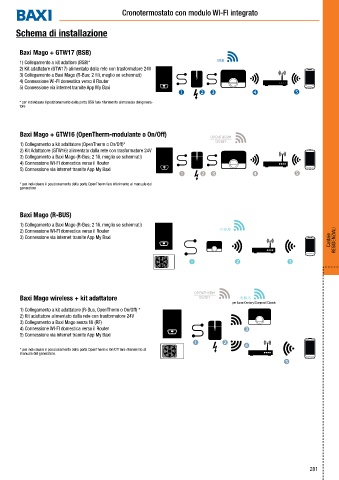

Schema di installazione

Baxi Mago + GTW17 (BSB)
1) Collegamento a kit adattore (BSB)*
2) Kit adattatore (GTW17) alimentato dalla rete con trasformatore 24V
3) Collegamento a Baxi Mago (R-Bus; 2 fili, meglio se schermati)
4) Connessione WI-FI domestica verso il Router
5) Connessione via internet tramite App My Baxi
n o p q r
* per individuare il posizionamento della porta BSB fare riferimento al manuale del genera-
tore

Baxi Mago + GTW16 (OpenTherm-modulante o On/Off)
1) Collegamento a kit adattatore (OpenTherm o On/Off)*
2) Kit Adattatore (GTW16) alimentato dalla rete con trasformatore 24V
3) Collegamento a Baxi Mago (R-Bus; 2 fili, meglio se schermati)
4) Connessione WI-FI domestica verso il Router
5) Connessione via internet tramite App My Baxi
n o p q r
* per individuare il posizionamento della porta OpenTherm fare riferimento al manuale del
generatore

Baxi Mago (R-BUS)

1) Collegamento a Baxi Mago (R-Bus; 2 fili, meglio se schermati)
2) Connessione WI-FI domestica verso il Router
Caldaie RESIDENZIALI
3) Connessione via internet tramite App My Baxi

n o p

Baxi Mago wireless + kit adattatore
per Luna Century/Compact/Classic
1) Collegamento a kit adattatore (R-Bus, OpenTherm o On/Off) *
2) Kit adattatore alimentato dalla rete con trasformatore 24V
3) Collegamento a Baxi Mago senza fili (RF)
4) Connessione WI-FI domestica verso il Router p
5) Connessione via internet tramite App My Baxi
n o q
* per individuare il posizionamento della porta OpenTherm o On/Off fare riferimento al
manuale del generatore.
r
