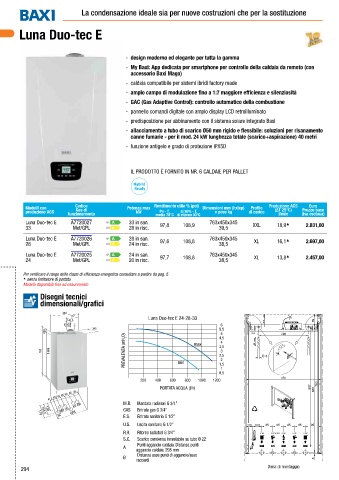

Page 296 - BAXI - LISTINO APRILE 2025

La condensazione ideale sia per nuove costruzioni che per la sostituzione

Luna Duo-tec E

- design moderno ed elegante per tutta la gamma
- My Baxi: App dedicata per smartphone per controllo della caldaia da remoto (con
accessorio Baxi Mago)
- caldaia compatibile per sistemi ibridi factory made
- ampio campo di modulazione fino a 1:7 maggiore efficienza e silenziosità
- GAC (Gas Adaptive Control): controllo automatico della combustione
- pannello comandi digitale con ampio display LCD retroilluminato
- predisposizione per abbinamento con il sistema solare integrato Baxi
- allacciamento a tubo di scarico Ø50 mm rigido e flessibile: soluzioni per risanamento
canne fumarie - per il mod. 24 kW lunghezza totale (scarico+aspirazione) 40 metri
- funzione antigelo e grado di protezione IPX5D

IL PRODOTTO È FORNITO IN NR. 6 CALDAIE PER PALLET

Modelli con Codice Potenza max Rendimento utile % (pci) Dimensioni mm (hxlxp) Profilo Produzione ACS Euro
produzione ACS Gas di kW Pn - T. al 30% - T. e peso kg di carico (ΔT 25°C) Prezzo base
funzionamento media 70°C di ritorno 30°C l/min (iva esclusa)
Luna Duo-tec E A7720027 33 in san. 97,8 108,9 763x450x345 XXL 18,9 Ÿ 2.831,00
33 Met/GPL 28 in risc. 39,5
Luna Duo-tec E A7720026 28 in san. 97,6 108,8 763x450x345 XL 16,1 Ÿ 2.697,00
28 Met/GPL 24 in risc. 38,5
Luna Duo-tec E A7720025 24 in san. 763x450x345 Ÿ
24 Met/GPL 20 in risc. 97,7 108,8 38,5 XL 13,8 2.457,00

Per verificare il range delle classi di efficienza energetica consultare a partire da pag. 5
Ÿ senza limitatore di portata
Modelli disponibili fino ad esaurimento
Disegni tecnici
dimensionali/grafici
450
177
140,5 Luna Duo-tec E 24-28-33
Ø 100 6
345 5,5
A69 4,5
5
PREVALENZA (mH 2 O) max 3,5
4
763 B 686 2,5
3
2
min
1,5
1
0,5
200 400 600 800 1000 1200
PORTATA ACQUA (l/h)
65 65 65 65 95
41,5 53,5
ES RR M.R. Mandata radiatori G 3/4’’
MR US GAS Entrata gas G 3/4’’
130
SC GAS E.S. Entrata sanitario G 1/2’’
168,5
179
U.S. Uscita sanitario G 1/2’’ 41,5 53,5
R.R. Ritorno radiatori G 3/4’’
S.C. Scarico condensa innestabile su tubo Ø 22
Punti aggancio caldaia. Distanza punti
A
aggancio caldaia: 298 mm
Distanza asse punti di aggancio/asse
B
raccordi
Dima di montaggio
294
