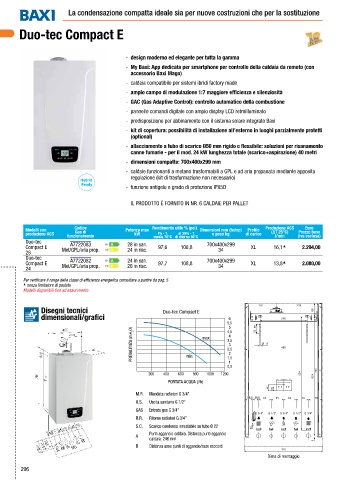

Page 298 - BAXI - LISTINO APRILE 2025

La condensazione compatta ideale sia per nuove costruzioni che per la sostituzione

Duo-tec Compact E

- design moderno ed elegante per tutta la gamma
- My Baxi: App dedicata per smartphone per controllo della caldaia da remoto (con
accessorio Baxi Mago)
- caldaia compatibile per sistemi ibridi factory made
- ampio campo di modulazione 1:7 maggiore efficienza e silenziosità
- GAC (Gas Adaptive Control): controllo automatico della combustione
- pannello comandi digitale con ampio display LCD retroilluminato
- predisposizione per abbinamento con il sistema solare integrato Baxi
- kit di copertura: possibilità di installazione all’esterno in luoghi parzialmente protetti
(optional)
- allacciamento a tubo di scarico Ø50 mm rigido e flessibile: soluzioni per risanamento
canne fumarie - per il mod. 24 kW lunghezza totale (scarico+aspirazione) 40 metri
- dimensioni compatte: 700x400x299 mm
- caldaie funzionanti a metano trasformabili a GPL e ad aria propanata mediante apposita
regolazione (kit di trasformazione non necessario)
- funzione antigelo e grado di protezione IPX5D

IL PRODOTTO È FORNITO IN NR. 6 CALDAIE PER PALLET

Codice Rendimento utile % (pci) Produzione ACS Euro
Modelli con Gas di Potenza max Dimensioni mm (hxlxp) Profilo (ΔT 25°C) Prezzo base
produzione ACS kW Pn - T. al 30% - T. e peso kg di carico
funzionamento media 70°C di ritorno 30°C l/min (iva esclusa)
Duo-tec A7722083 28 in san. 700x400x299
Compact E Met/GPL/aria prop. 24 in risc. 97,6 108,8 34 XL 16,1 Ÿ 2.294,00
28
Duo-tec A7722082 24 in san. 700x400x299
Compact E 97,7 108,8 XL 13,8 Ÿ 2.080,00
24 Met/GPL/aria prop. 20 in risc. 34
Per verificare il range delle classi di efficienza energetica consultare a partire da pag. 5
Ÿ senza limitatore di portata
Modelli disponibili fino ad esaurimento

Disegni tecnici Duo-tec Compact E
dimensionali/grafici 6
5,5
5
PREVALENZA (mH 2 O) max 3,5
4,5
4
3
2,5
min
1,5
1 2
0,5
200 400 600 800 1000 1200
PORTATA ACQUA (l/h)

M.R. Mandata radiatori G 3/4’’
38,5 31,5
U.S. Uscita sanitario G 1/2’’
GAS Entrata gas G 3/4’’
R.R. Ritorno radiatori G 3/4’’
S.C. Scarico condensa innestabile su tubo Ø 22
Punti aggancio caldaia. Distanza punti aggancio
A
caldaia: 246 mm
B Distanza asse punti di aggancio/asse raccordi
Dima di montaggio
296
