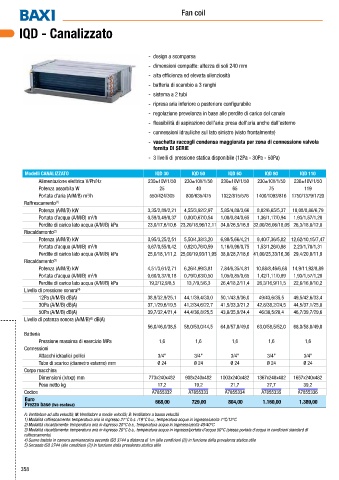

Page 360 - BAXI - LISTINO APRILE 2025

Fan coil

IQD - Canalizzato

- design a scomparsa
- dimensioni compatte: altezza di soli 240 mm
- alta efficienza ed elevata silenziosità
- batteria di scambio a 3 ranghi
- sistema a 2 tubi
- ripresa aria inferiore o posteriore configurabile
- regolazione prevelanza in base alle perdite di carico del canale
- flessibilità di aspirazione dell’aria: presa dell’aria anche dall’esterno
- connessioni idrauliche sul lato sinistro (visto frontalmente)

- vaschetta raccogli condensa maggiorata per zona di connessione valvola
fornita DI SERIE
- 3 livelli di pressione statica disponibile (12Pa - 30Pa - 50Pa)

IQD (tutte le versioni) Modelli CANALIZZATO IQD 30 IQD 50 IQD 60 IQD 80 IQD 110
Alimentazione elettrica V/Ph/Hz 230±10V/1/50 230±10V/1/50 230±10V/1/50 230±10V/1/50 230±10V/1/50

Potenza assorbita W 25 40 65 75 119

3

Portata d’aria (A/M/B) m /h 550/424/305 800/635/475 1022/815/576 1400/1093/816 1750/1379/1720
Raffrescamento (1)

Potenza (A/M/B) kW 3,35/2,89/2,21 4,55/3,92/2,97 5,85/4,88/3,66 8,02/6,65/5,37 10,08/8,86/6,79

3
Portata d’acqua (A/M/B) m /h 0,59/0,49/0,37 0,80/0,67/0,54 1,00/0,84/0,65 1,36/1,17/0,94 1,93/1,57/1,20

Perdite di carico lato acqua (A/M/B) kPa 23,0/17,6/10,6 23,20/18,96/12,11 34,0/26,5/16,9 32,00/26,06/18,05 26,3/18,8/12,8
Riscaldamento (2)

Potenza (A/M/B) kW 3,95/3,25/2,51 5,50/4,38/3,20 6,90/5,66/4,21 9,40/7,36/5,82 12,62/10,15/7,47
3
Portata d’acqua (A/M/B) m /h 0,67/0,55/0,42 0,92/0,76/0,59 1,16/0,96/0,75 1,53/1,26/0,98 2,23/1,78/1,31

Perdite di carico lato acqua (A/M/B) kPa 25,0/18,1/11,2 25,00/19,93/11,95 38,0/28,7/18,6 41,00/25,33/16,36 29,4/20,0/11,9
Riscaldamento (3)
Potenza (A/M/B) kW 4,51/3,61/2,71 6,26/4,99/3,81 7,84/6,35/4,81 10,88/8,46/6,68 14,9/11,92/8,89

Portata d’acqua (A/M/B) m /h 0,60/0,37/0,18 0,79/0,63/0,50 1,05/0,85/0,65 1,42/1,11/0,89 1,93/1,57/1,20
3

Perdite di carico lato acqua (A/M/B) kPa 19,2/12,9/8,5 13,7/9,5/6,3 26,4/18,2/11,4 26,3/16,9/11,5 22,6/16,0/10,2
Livello di pressione sonora (4)
12Pa (A/M/B) dB(A) 38,9/32,9/25,1 44,1/39,4/30,0 50,1/43,9/36,0 49/43,6/35,5 49,5/42,6/33,4
30Pa (A/M/B) dB(A) 37,1/29,6/19,5 41,2/34,6/22,7 41,5/33,3/21,2 42,8/38,2/24,5 44,5/37,1/25,8
50Pa (A/M/B) dB(A) 39,7/32,4/21,4 44,4/36,8/25,5 43,8/35,9/24,4 46/38,5/28,4 46,7/39,7/29,6
(5)
Livello di potenza sonora (A/M/B) dB(A)
56,0/46,0/38,5 58,0/53,0/44,5 64,0/57,0/49,0 63,0/58,5/52,0 68,0/58,0/49,0
Batteria

Pressione massima di esercizio MPa 1,6 1,6 1,6 1,6 1,6
Connessioni
Attacchi idraulici pollici 3/4’’ 3/4’’ 3/4’’ 3/4’’ 3/4’’

Tubo di scarico (diametro esterno) mm Ø 24 Ø 24 Ø 24 Ø 24 Ø 24

Corpo macchina
Dimensioni (lxhxp) mm 773x240x482 908x240x482 1003x240x482 1367x240x482 1657x240x482
Peso netto kg 17,2 19,2 21,7 27,7 39,2
Codice A7855332 A7855333 A7855334 A7855335 A7855336
Euro
Prezzo base (iva esclusa) 668,00 729,00 804,00 1.160,00 1.389,00
A: Ventilatore ad alta velocità; M: Ventilatore a media velocità; B: Ventilatore a bassa velocità
1) Modalità raffrescamento: temperatura aria in ingresso 27°C b.s. /19°C b.u., temperatura acqua in ingresso/uscita 7°C/12°C
2) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/uscita 45/40°C
3) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/portata d’acqua 50°C (stessa portata d’acqua in condizioni standard di
raffrescamento)
4) Suono testato in camera semianecoica secondo ISO 3744 a distanza di 1m (alle condizioni (2)) in funzione della prevalenza statica utile
5) Secondo ISO 3744 (alle condizioni (2)) in funzione della prevalenza statica utile

358
