Page 361 - BAXI - LISTINO APRILE 2025

Fan coil

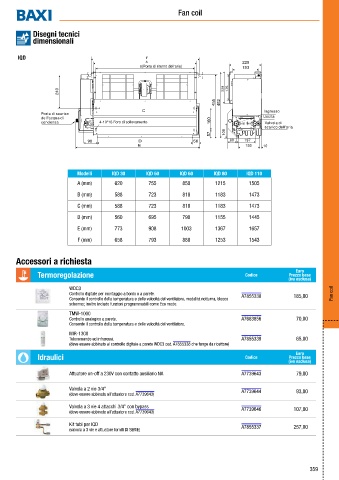

Disegni tecnici
dimensionali

IQD F
A 229
B(Porta di ritorno dell'aria) 183

240 229 175

455 482
C Ingresso
Porta di scarico
dell'acqua di Uscita
condensa 4-10*16 Foro di sollevamento 160 Valvola di
scarico dell'aria
57 106
98 D 56 60 137
E 153 10

Modelli IQD 30 IQD 50 IQD 60 IQD 80 IQD 110
A (mm) 620 755 850 1215 1505
B (mm) 588 723 818 1183 1473

C (mm) 588 723 818 1183 1473
D (mm) 560 695 790 1155 1445

E (mm) 773 908 1003 1367 1657
F (mm) 658 793 888 1253 1543

Accessori a richiesta

Euro
Termoregolazione Codice Prezzo base
(iva esclusa)
WDC3
Controllo digitale per montaggio a bordo o a parete. A7855338 185,00 Fan coil
Consente il controllo della temperatura e delle velocità del ventilatore, modalità notturna, blocco
schermo; inoltre include funzioni programmabili come Eco mode.
TMW-1000
Controllo analogico a parete. A7663856 70,00
Consente il controllo della temperatura e delle velocità del ventilatore.
MIR-1300
Telecomando ad infrarossi. A7855339 65,00
(deve essere abbinato al controllo digitale a parete WDC3 cod. A7855338 che funge da ricettore)
Euro
Idraulici Codice Prezzo base
(iva esclusa)
Attuatore on-off a 230V con contatto ausiliario NA A7739643 79,00

Valvola a 2 vie 3/4’’ A7739644 93,00
(deve essere abbinata all’attuatore cod. A7739643)

Valvola a 3 vie 4 attacchi 3/4’’ con bypass A7739646 107,00
(deve essere abbinata all’attuatore cod. A7739643)
Kit tubi per IQD A7855337
(valvola a 3 vie e attuatore forniti DI SERIE) 257,00

359
