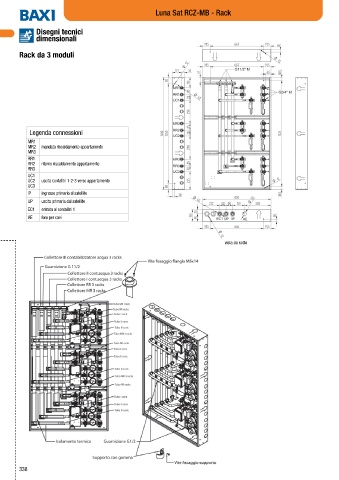

Luna Sat RCZ-MB - Rack


              Disegni tecnici
              dimensionali

        Rack da 3 moduli















           Legenda connessioni

           MR1
           MR2  mandata riscaldamento appartamento
           MR3
           RR1
           RR2   ritorno riscaldamento appartamento
           RR3
           UC1
           UC2   uscita contalitri 1-2-3 verso appartamento
           UC3
           IP   ingresso primario al satellite
           UP   uscita primaria dal satellite
           EC1  entrata al contalitri 1
           AE   foro per cavi




                                                                                vista da sotto
