Luna Sat RCZ-MB - Rack

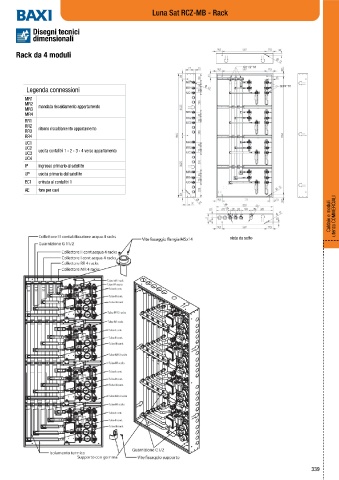

Disegni tecnici
dimensionali
Rack da 4 moduli
Legenda connessioni
MR1
MR2
MR3 mandata riscaldamento appartamento
MR4
RR1
RR2 ritorno riscaldamento appartamento
RR3
RR4
UC1
UC2 uscita contalitri 1 - 2 - 3 - 4 verso appartamento
UC3
UC4
IP ingresso primario al satellite
UP uscita primaria dal satellite
EC1 entrata al contalitri 1
AE foro per cavi
Caldaie e moduli utenza COMMERCIALI
vista da sotto
